Productos
Intercambiador de calor de placa soldada
Certificados: ASME, NB, CE, BV, SGS etc.
¿En busca de asesoramiento experto? Nuestros experimentados ingenieros están listos para ayudarlo. Descubre más sobre nuestros intercambiadores de calor y servicios complementarios, todos diseñados para adaptarse precisamente a tus necesidades.
Contacta con nosotros
Detalles del producto
-

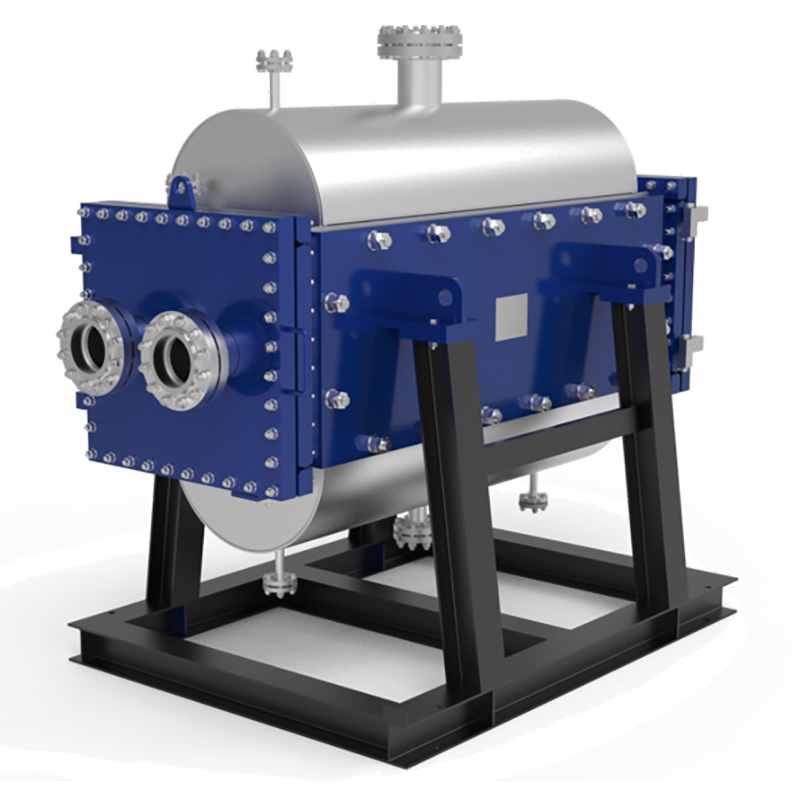

¿Qué es el intercambiador de calor de placa soldada TP?
El intercambiador de calor de placa soldada TP es un tipo de intercambiador de calor que combina las características estructurales de un intercambiador de calor de cáscara y tubo y un intercambiador de calor de placa. Está diseñado para aprovechar las ventajas de ambas tecnologías, Combina la compacidad y alta eficiencia de transferencia de calor de los intercambiadores de calor de placas con la robustez y la resistencia a la alta presión / temperatura de los intercambiadores de calor de cáscara y tubo. Esto lo convierte en una solución altamente versátil y eficiente, ideal para una amplia gama de aplicaciones, incluyendo procesos de transferencia de calor líquido-líquido, gas-gas y líquido-gas. -

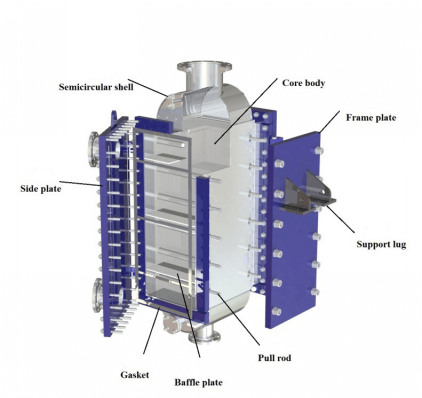

¿Cómo se construye el intercambiador de calor de placa soldada TP?
Los componentes principales del intercambiador de calor de placa soldada TP incluyen uno o más paquetes de placas, marco de carcasa y placa, pernos de sujeción, conexiones de entrada y salida para los lados frío y caliente, placas deflectoras y estructuras de soporte. El paquete de placas se forma apilando y soldando placas corrugadas juntas, con sus dimensiones que varían según la longitud de la placa y el número de placas utilizadas.
Dependiendo de los requisitos específicos del proceso, la carcasa lateral del tubo y la carcasa lateral de la placa se pueden soldar o atornillar, lo que garantiza flexibilidad y adaptabilidad a las diferentes condiciones operativas. Este diseño no solo mejora la durabilidad y el rendimiento del equipo, sino que también simplifica los procesos de mantenimiento e instalación.
Ventaja de producto
-
Diseño Híbrido
Combina la compacidad y la alta eficiencia de transferencia de calor de los intercambiadores de calor de placas con la robustez y la alta resistencia a la presión / temperatura de los intercambiadores de calor de cáscara y tubo. -
abierto
La conexión atornillada está diseñada para facilitar un fácil acceso y versatilidad al permitir que los cuatro lados se abran. Esta característica permite una mayor flexibilidad y comodidad durante los procesos de limpieza, mantenimiento y inspección. -
Durabilización
Resiste a altas presiones y temperaturas extremas debido a la placa corrugada y al marco de la carcasa, garantiza un rendimiento confiable en los entornos operativos más desafiantes.
Parámetros de producto
| Parámetros Item | parámetro |
|---|---|
| Diseño Temperatura | -196 ~ 900 °C |
| Diseño de presión | Vacuo: 60 bar |
| Placa de espesor | 0.6- 1,5 mm |
| Max.Área | 15000 m2 |
Cómo diseñar y fabricar
Intercambiador de calor de placa soldada

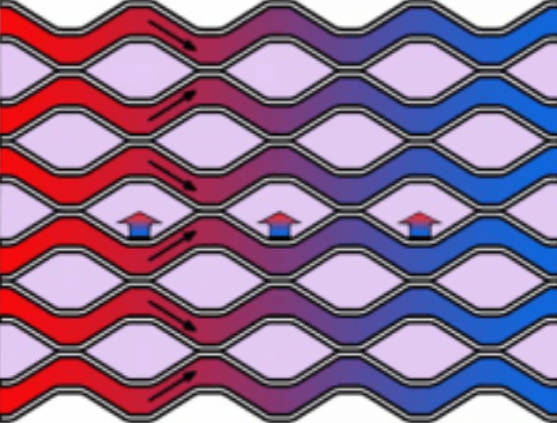

diseño térmico
- Eficiencia de transferencia de calor: Diseño y espaciado de placas optimizados para maximizar el área de superficie y mejorar las tasas de transferencia de calor.
- Arreglo de flujo: Controflujo o flujo cruzado de múltiples pases para mejorar la eficiencia térmica en función de las necesidades de espacio y rendimiento.
- Gestión de caídas de presión: diseñado para minimizar las caídas de presión, asegurando un flujo de fluido eficiente y reduciendo el consumo de energía.
Selección material
- Acero inoxidable: ofrece una excelente resistencia a la corrosión y durabilidad, adecuada para una amplia gama de aplicaciones.
- Titanio: Ideal para ambientes altamente corrosivos debido al cloruro, proporcionando una resistencia y longevidad superiores.
- Hastelloy: Utilizado en condiciones extremadamente corrosivas, incluyendo ambientes ácidos, medios ricos en cloruro y altas temperaturas.
Soldadura y técnicas de montaje
- Soldadura de precisión: asegura conexiones sin costuras entre módulos, evitando fugas y manteniendo la integridad estructural.
- Soldadura de precisión: asegura conexiones sin costuras entre módulos, evitando fugas y manteniendo la integridad estructural.
Aplicaciones de intercambiadores de calor de placa soldada TP
Los intercambiadores de calor de placa soldada, conocidos por su excepcional resistencia a la temperatura y la presión, así como su flexibilidad, se utilizan ampliamente en una variedad de industrias, incluido el petróleo y el gas, el GNL (gas natural licuado), y el procesamiento químico, etc. Su diseño robusto y su adaptabilidad los convierten en una opción ideal para aplicaciones exigentes en estos sectores.
-

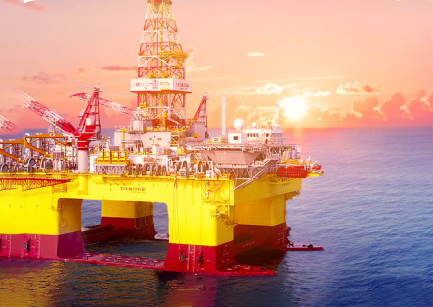

Soluciones de intercambio de calor para la industria marinaLa ingeniería modular en alta mar es un proyecto altamente técnico e integral, que combina diseño especializado, fabricación de precisión, estricto control de calidad y servicio completo de soporte postventa. Estas soluciones están diseñadas para satisfacer las exigencias únicas de los entornos marinos y buques. -
Soluciones de intercambio de calor para la industria del petróleo y el gasLa industria del petróleo y el gas es una piedra angular de la industria moderna, con una cadena de suministro que abarca todo, desde la extracción y procesamiento de petróleo y gas hasta la producción y venta de diversos productos petroquímicos. Estos productos son ampliamente utilizados en sectores como la energía, los productos químicos, el transporte, la construcción y los productos farmacéuticos, lo que hace que la industria sea esencial para el desarrollo económico. Los intercambiadores de calor de placas se aplican ampliamente en la industria del petróleo y el gas debido a su alta eficiencia, tamaño compacto, resistencia a la corrosión y facilidad de mantenimiento, lo que los convierte en una opción ideal para este sector. -
Soluciones de intercambio de calor para la industria químicaLa industria química es un sector altamente técnico, que combina diseño especializado, fabricación de precisión y estricto control de calidad para satisfacer las diversas demandas de procesos. Los intercambiadores de calor de placas son esenciales en este campo, proporcionando una transferencia de calor eficiente para la calefacción, enfriamiento, condensación y evaporación. Su diseño compacto, alta eficiencia térmica y adaptabilidad a condiciones adversas garantizan operaciones sin problemas, reducen el consumo de energía y respaldan los objetivos de sostenibilidad.
