¿Qué es un intercambiador de calor

A.intercambiador de calor Es un equipo especializado diseñado para facilitar la transferencia de calor de un fluido a otro. Este mecanismo es fundamental para mantener los equilibrios de temperatura en varios sistemas, asegurando que la maquinaria y los procesos funcionen de manera óptima. La ausencia de un intercambio de calor eficiente puede conducir a sobrecalentamiento, desperdicio de energía y posibles fallas del sistema.

Aplicación de intercambiadores de calor en la industria y la vida cotidiana

Más allá de los confines de los complejos industriales, intercambiadores de calor industriales impregna nuestra existencia cotidiana. Desde los radiadores que calientan nuestros hogares hasta los sistemas de refrigeración que preservan nuestros alimentos, estos dispositivos son parte integral. En las industrias, son los pilares en las plantas de energía, unidades de procesamiento químico y líneas de fabricación, lo que subraya su ubicuidad y importancia.

transferencia de calor en intercambiadores de calor

Principios de trabajo deIntercambiador de calors

La eficacia de un intercambiador de calor depende de tres mecanismos primarios de transferencia de calor:

ConducciónSe refiere a la transferencia directa de calor a través de un material o entre materiales en contacto. En los intercambiadores de calor, la conducción se produce a través de las paredes que separan los dos fluidos.

ConvecciónEsto implica el movimiento de calor debido al movimiento a granel de fluidos. Puede ser natural, impulsado por diferencias de densidad, o forzado, inducido por medios externos como bombas o ventiladores.

RadiaciónEsta es la transferencia de calor a través de ondas electromagnéticas. Aunque es menos dominante en intercambiadores de calor, puede desempeñar un papel en aplicaciones de alta temperatura.

Consideraciones clave para el intercambio de calor eficiente

Lograr una transferencia de calor óptima requiere consideraciones de diseño meticulosas:

Selección materialLos materiales con alta conductividad térmica mejoran las tasas de transferencia de calor. Además, los materiales resistentes a la corrosión prolongan la vida útil del intercambiador.

Optimización del área superficialMaximizar el área de superficie en contacto con los fluidos facilita una mayor transferencia de calor. Esto se puede lograr mediante superficies extendidas como aletas.

Arreglo de flujoEl movimiento relativo de los dos fluidos - contraflujo, flujo paralelo o flujo cruzado - afecta los gradientes de temperatura y, en consecuencia, la eficiencia de la transferencia de calor.

¿Cuáles son las PrincipalTipos de intercambiadores de calor

Intercambiadores de calor de Shell y Tube:

Compuesto por una serie de tubos encerrados dentro de una carcasa cilíndrica, los intercambiadores de calor de carcasa y tubo son reconocidos por su durabilidad y versatilidad. Un fluido atraviesa los tubos, mientras que el otro fluye alrededor de ellos dentro de la carcasa. Este diseño es experto en el manejo de aplicaciones de alta presión y es prevalente en industrias como el procesamiento petroquímico y la generación de energía.

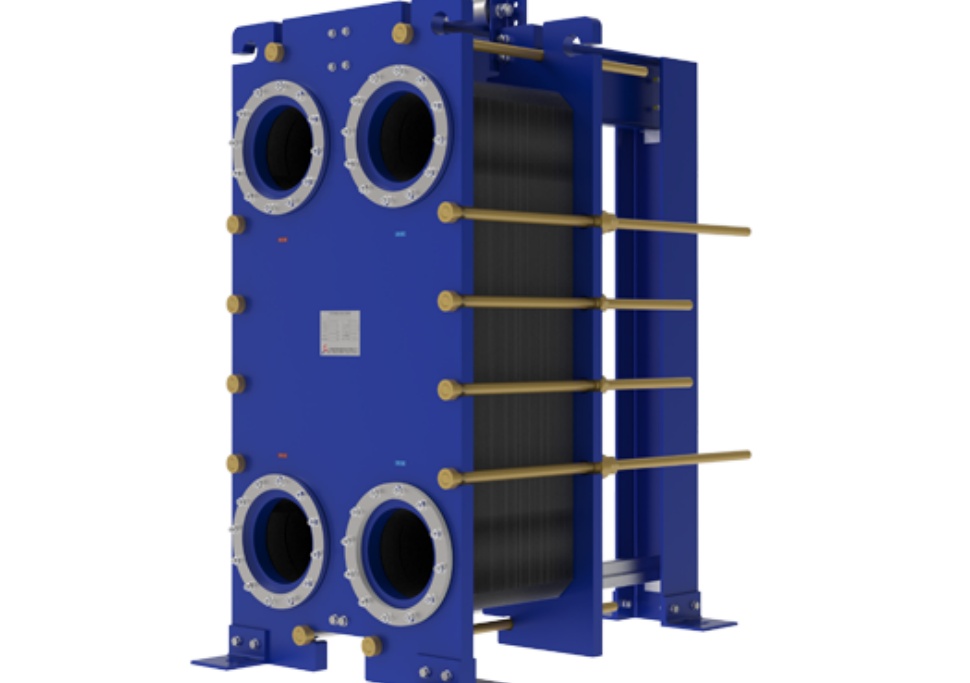

Placa de intercambio de calor:

Eficiencia compacta para espacios apretados

Los intercambiadores de calor de placas (PHEs) logran una eficiencia compacta a través de placas corrugadas apiladas, creando canales de fluido densos. El flujo turbulento de los patrones de placa aumenta la transferencia de calor 3 - 5 veces, reduciendo las necesidades de espacio. El diseño modular permite el ajuste de la capacidad mediante la adición / eliminación de placas sin ampliar la huella. Su volumen es un 90% más pequeño que los tipos de cáscara y tubo, ideal para espacios estrechos en HVAC, barcos o fábricas. Materiales ligeros (por ejemplo, acero inoxidable) mejora aún más el ahorro de espacio.

Cómo las placas optimizan la transferencia de calor

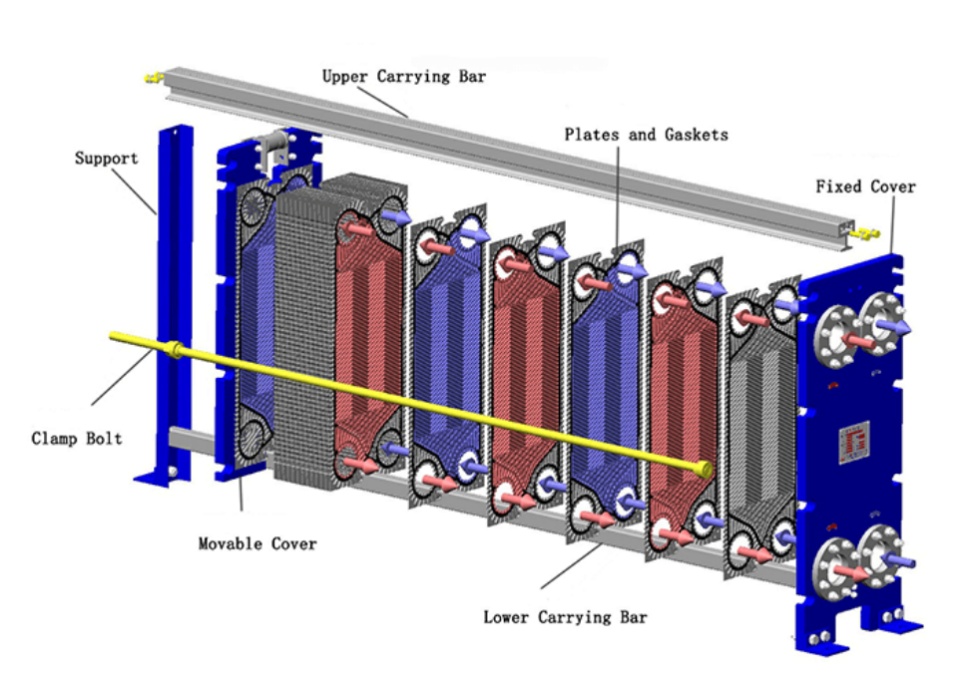

PHE (intercambiador de calor de placas)Consisten en múltiples placas delgadas y corrugadas apiladas entre sí, creando canales alternados para el flujo de fluido. Las ondulaciones inducen turbulencia, mejorando los coeficientes de transferencia de calor y garantizando un intercambio térmico eficiente dentro de una huella compacta.

Limpieza y beneficios operativos

El carácter modular dePlaca tipo intercambiador de calor Permite un fácil desmontaje, facilitando la limpieza y el mantenimiento sencillos. Este diseño minimiza el tiempo de inactividad y garantiza una eficiencia operativa consistente.

Del procesamiento de alimentos a los sistemas HVAC

Su diseño compacto y alta eficiencia hacen queIntercambiadores de calor de placa Ideal para aplicaciones donde el espacio es limitado, como en instalaciones de procesamiento de alimentos y sistemas de HVAC. Son especialmente favorecidos en industrias que requieren estrictos estándares de higiene debido a su facilidad de limpieza.

Placa y Shell intercambiador de calor:

Combinando diseños de placa y concha, este tipo incorpora paquetes de placas soldadas en una concha cilíndrica. Ofrece la compacidad de los intercambiadores de placas con la resistencia a la presión de las unidades de carcasa y tubo. Los fluidos fluyen a través de los canales de la placa y el espacio lateral de la carcasa, logrando una alta eficiencia térmica y presiones de manejo de hasta 80 bar. Las aplicaciones incluyen calefacción distrital, procesamiento de petróleo y gas, y sistemas de vapor de alta presión. Su diseño híbrido reduce la incrustación y acompaña la expansión térmica, pero tiene un costo más alto. El mantenimiento es un desafío debido a la estructura soldada, aunque superan a los tipos tradicionales en condiciones exigentes.

intercambiador de calor tubular:

Los intercambiadores de tubos con aletas mejoran la transferencia de calor entre fluidos y gases al unir aletas al exterior de los tubos. Las aletas aumentan el área de superficie, compensando la baja conductividad térmica de los gases. Estos se utilizan ampliamente en el aire acondicionado, radiadores de automóviles y sistemas de refrigeración aeroespacial. Convección forzada (por ejemplo, ventiladores) a menudo se aplica para mejorar la transferencia de calor del lado del gas. Los materiales como aletas de aluminio con tubos de cobre ofrecen un equilibrio de conductividad y costo. Si bien es eficaz para el intercambio de calor gas-líquido, la incrustación en las superficies de las aletas puede reducir la eficiencia con el tiempo. Son menos compactos que los intercambiadores de placas, pero sobresalen en escenarios que requieren aire o gas como uno de los medios.

Intercambiador de calor refrigerado por aire:

Utilizando el aire ambiente como medio de enfriamiento, los intercambiadores de calor refrigerados por aire eliminan la necesidad de agua, lo que los hace ambientalmente sostenibles y rentables. Consisten en tubos y ventiladores con aletas que mejoran la transferencia de calor convectiva. Comúnmente empleados en plantas de energía y industrias petroquímicas, estos intercambiadores son especialmente ventajosos en regiones donde los recursos hídricos son escasos.

intercambiadores de calor de doble tubo:

También conocidos como intercambiadores de calor de alpinos de cabello, los diseños de doble tubo cuentan con una tubería anidada dentro de otra. Un fluido fluye a través del tubo interno, mientras que el otro circula en el espacio anular entre los dos tubos. Este diseño sencillo es rentable y adecuado para aplicaciones con bajos requisitos de transferencia de calor. Su modularidad permite una fácil instalación y escalabilidad.

Comparar rendimiento, mantenimiento Costo y costo

Diferencias en la eficiencia de transferencia de calor y la eficacia operativa

Cada tipo de intercambiador de calor ofrece características distintivas de rendimiento.

Los intercambiadores de cáscara y tubos se destacan en el manejo de altas presiones y temperaturas, lo que los hace adecuados para aplicaciones pesadas.

Intercambiadores de placas, con su alta relación superficie-volumen, proporcionan tasas superiores de transferencia de calor en diseños compactos.

Los intercambiadores refrigerados por aire ofrecen independencia de las fuentes de agua, mientras que los intercambiadores de doble tubería ofrecen simplicidad y fiabilidad para operaciones a menor escala.

Mantenimiento

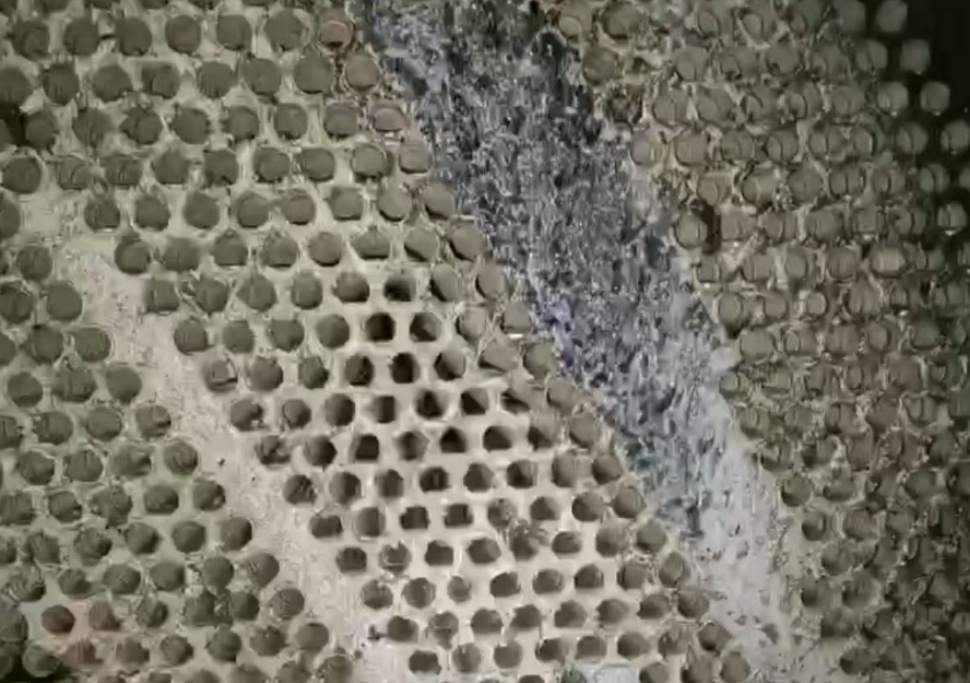

La incrustación, la acumulación de materiales no deseados en las superficies de transferencia de calor, puede degradar el rendimiento y aumentar los costos operativos. Los intercambiadores de carcasa y tubos pueden requerir una limpieza periódica para abordar la incrustación, especialmente en los tubos. Los intercambiadores de calor de placas, aunque más fáciles de limpiar, pueden requerir reemplazos de juntas con el tiempo. La selección de materiales juega un papel crucial para mitigar la corrosión y prolongar la vida útil del intercambiador.

Costo e Instalación

La inversión inicial y los costos de instalación varían entre los tipos de intercambiadores.

Los intercambiadores de conchas y tubos pueden implicar mayores costos iniciales, pero ofrecen una larga vida útil en entornos exigentes.

Los intercambiadores de calor de placas proporcionan ahorros de costos en términos de espacio y mantenimiento, pero pueden tener limitaciones con respecto a los umbrales de presión y temperatura.

Los intercambiadores refrigerados por aire pueden reducir los costos operativos al eliminar el uso de agua, mientras que los intercambiadores de doble tubo ofrecen soluciones económicas para aplicaciones específicas.

Elegir el intercambiador de calor correcto

Combinar las propiedades del fluido y las condiciones de funcionamiento con el tipo de intercambiador

El proceso de selección debe tener en cuenta las características del fluido, como la viscosidad, la corrosividad y los rangos de temperatura. Por ejemplo, los fluidos altamente viscosos pueden beneficiarse del diseño robusto de los intercambiadores de cáscara y tubo, mientras que los fluidos no corrosivos y de baja viscosidad podrían ser adecuados para los intercambiadores de placas.

Requisitos específicos de la industria:

Las diferentes industrias imponen demandas únicas sobre el rendimiento de los intercambiadores de calor. El procesamiento químico puede requerir materiales resistentes a sustancias agresivas, mientras que la industria de alimentos y bebidas prioriza la higiene y la facilidad de limpieza. Los sistemas de HVAC a menudo favorecen diseños compactos y eficientes, y las instalaciones de generación de energía necesitan intercambiadores capaces de manejar altas cargas térmicas.

El pensamiento finalHTS.

Una comprensión exhaustiva de los cuatro tipos principales de intercambiadores de calor: cáscara y tubo, placa, placa y cáscara, tubo con aletas, refrigerado por aire y doble tubo, revela que cada uno posee características distintas adaptadas a aplicaciones específicas.

Los intercambiadores de conchas y tubos son elogiados por su robustez y capacidad para manejar escenarios de alta presión y alta temperatura, lo que los hace indispensables en industrias como el procesamiento petroquímico y la generación de energía.

Los intercambiadores de calor de placas, con su diseño compacto y eficiente, son ideales para aplicaciones en las que el espacio es limitado y se requiere una respuesta térmica rápida, como en sistemas de HVAC y procesamiento de alimentos.

Los intercambiadores de calor refrigerados por aire ofrecen una solución respetuosa con el medio ambiente mediante el uso del aire ambiente para la refrigeración, conservando así el agua y reduciendo los costos operativos, lo que es particularmente beneficioso en regiones áridas o donde los recursos hídricos son limitados.

Los intercambiadores de calor de doble tubo, caracterizados por su simplicidad y rentabilidad, sirven bien en operaciones a pequeña escala o donde los requisitos del proceso son sencillos y no requieren soluciones complejas de intercambio de calor.
