¿Por qué elegir el intercambiador de calor de placa totalmente soldado HT-BLOC?

Las operaciones industriales modernas exigen constantemente una mayor eficiencia, confiabilidad y seguridad, especialmente cuando se gestionan procesos térmicos en condiciones extremas. Los procesos de todos los sectores, desde la fabricación química hasta la generación de energía, operan en condiciones cada vez más exigentes, empujando los límites de temperatura, presión y compatibilidad de fluidos. El HT-BLOCKIntercambiador de calor de placas totalmente soldadas es una de esas soluciones que se destacan, ofreciendo una integridad operativa excepcional incluso en los entornos más duros.

¿Qué hace que HT-Bloc completamente soldado PHE diferente?

TradicionalPlaca intercambiador de calor (PHEs) usan juntas para sellar entre las placas. Si bien estos diseños son efectivos en condiciones estándar, limitan inherentemente el rendimiento a presiones o temperaturas elevadas y pueden degradarse en ambientes químicamente duros. Por el contrario, la unidad HT-Bloc utiliza una construcción de placa completamente soldada, empleando soldadura láser o plasma para unir las placas metálicas sin juntas dentro del paquete de transferencia de calor.

¿Cómo ensamblar un intercambiador de calor de placas completamente soldadas?

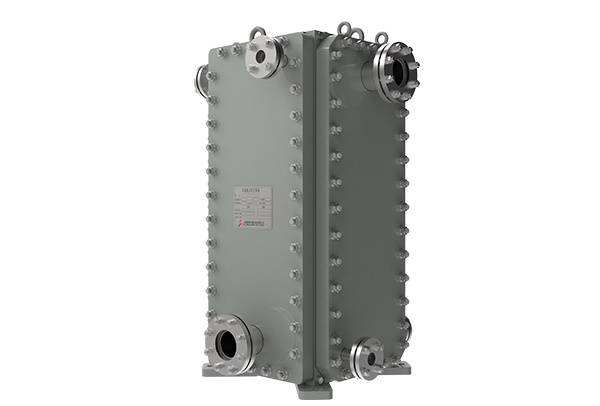

El paquete de placas se forma mediante la soldadura de un cierto número de placas, luego se instala en un marco, que está configurado por cuatro vigas de esquina, placas superiores e inferiores y cuatro cubiertas laterales. El HT-BlockIntercambiador de calor de placa soldada Utiliza componentes intercambiables y módulos estandarizados, permitiendo una fácil personalización y escalabilidad. Esta modularidad garantiza que los intercambiadores de calor HT-Bloc puedan adaptarse para cumplir con requisitos industriales específicos, mejorando tanto el rendimiento como la fiabilidad.

Intercambiador de calor de bloque soldado (HT-Bloc) VS PHE

Eficiencia de transferencia térmica

Más allá de sus ventajas estructurales, elCompletamente soldado PHE excelentes en el rendimiento térmico. Su diseño de placa maximiza el contacto superficial entre los fluidos y el metal, y los canales alternados fomentan el flujo turbulento, incluso a velocidades relativamente bajas.

La mayoría de los diseños completamente soldados emplean una disposición de flujo de contracorriente, donde los fluidos calientes y fríos fluyen en direcciones opuestas a través de sus respectivos canales adyacentes. Esta configuración es termodinámicamente óptima, maximizando la diferencia de temperatura media (LMTD) a lo largo de toda la longitud del intercambiador de calor y permitiendo aproximaciones muy cercanas a la temperatura, lo que significa que la temperatura de salida del fluido calentado puede acercarse muy a la temperatura de entrada del fluido calentador, lo que significa una alta eficiencia térmica.

Esto permite que el intercambiador de calor de placas completamente soldadas logre coeficientes de transferencia de calor notablemente altos, a menudo superando significativamente los de los intercambiadores de cáscara y tubo tradicionales para un servicio y huella dada. Esta capacidad de intensificación de procesos permite equipos más pequeños y ligeros, ahorrando espacio de planta valioso y reduciendo potencialmente los requisitos de soporte estructural.

Aplicaciones comunes de intercambiador de calor de placa totalmente soldada

El HT-Bloc está diseñado para manejar fluidos y entornos altamente desafiantes. Su confiabilidad y rendimiento sin fugas lo hacen adecuado para diversas industrias:

Petróleo y Gas:

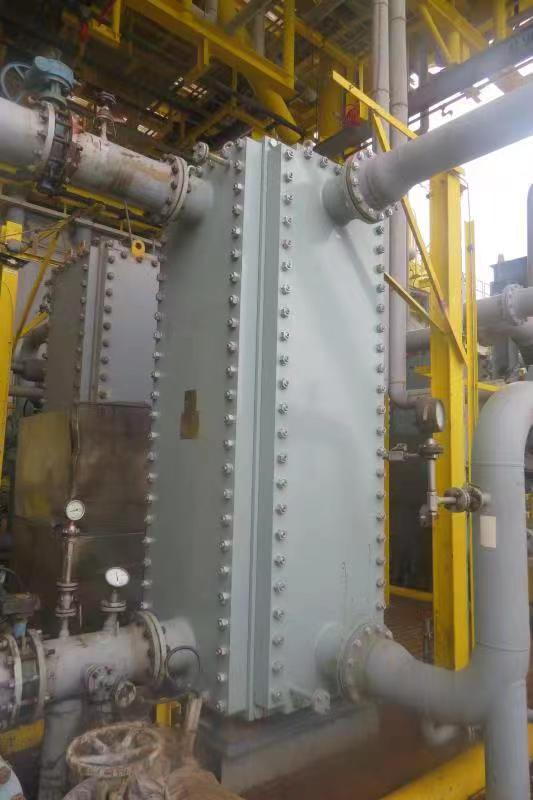

Procesamiento en alta mar donde el espacio es limitado

Gas de alta presión y refrigeración por condensado

Contención de gases corrosivos y ácidos

Procesamiento Químico:

ácidos (por ejemplo, H2SO4, HCl), disolventes y cáusticos

Minimizar la contaminación cruzada y las preocupaciones de compatibilidad de juntas

Generación de energía:

Sistemas auxiliares de recuperación de vapor y condensado

Refrigeración Industrial:

Sistemas de amoníaco o CO2 que funcionan bajo alta presión

Aplicaciones críticas para la seguridad con refrigerantes peligrosos

Marina y Offshore:

Sistemas compactos refrigerados por agua de mar

Alta resistencia a la corrosión con opciones de placas de titanio

Preguntas frecuentes hechas.

Q1: ¿Se puede utilizar el intercambiador de calor de placas totalmente soldado HT-Bloc con fluidos inflamables o tóxicos?
A: Por supuesto. El diseño completamente soldado proporciona una contención excepcional para fluidos peligrosos.

Q2: ¿Es adecuado el intercambiador de calor de placas completamente soldado para la modernización de sistemas existentes?
R: Sí, gracias a su diseño compacto y opciones de conexión personalizables.

Q3: ¿Cuáles son los intervalos de limpieza?
A: Depende de su proceso. Las instalaciones con líquidos limpios pueden pasar meses o incluso años sin limpieza.

Mantenimiento del intercambiador de calor de placa completa

Aunque las unidades HT-Bloc eliminan el mantenimiento relacionado con las juntas, aún requieren un cuidado de rutina para preservar el rendimiento de transferencia de calor. El método más eficaz es la limpieza en el sitio (CIP), que ofrece:

Limpieza no invasiva sin desmontaje,

Formulaciones químicas personalizadas basadas en el tipo de contaminación,

Tiempo de inactividad menor en comparación con la limpieza mecánica.

Para una fatiga particularmente fuerte, algunosTransferencia de calor tipo bloque Los diseños cuentan con paneles abiertos para un acceso mecánico limitado, lo que permite la limpieza por chorro de alta presión cuando sea necesario.

Consejos: Monitoree regularmente la caída de presión y el diferencial de temperatura para detectar el ensuciamiento temprano y planifique ciclos de limpieza proactivos.

Análisis de costos del ciclo de vida entre PHE Junta y PHE totalmente soldado

Si bien los intercambiadores completamente soldados cuentan con una mayor inversión de capital inicial, sus ventajas de ciclo de vida a menudo resultan en un menor costo total de propiedad.

PHEs con junta: menor capital inicial pero mayor O & M debido a la adquisición de junta y puntos de cierre para el mantenimiento. El recondicionamiento periódico puede mitigar los costos, pero los cambios frecuentes de juntas en servicios severos pueden elevar los gastos del ciclo de vida.

PHEs totalmente soldados: Mayor costo inicial e intensidad de capital en el reemplazo, pero un mantenimiento mínimo reduce los gastos operativos. En aplicaciones en las que las fugas o fallas de las juntas son riesgos críticos, el costo total de propiedad puede ser menor a pesar de las necesidades de reemplazo

La fiabilidad excepcional del HT-Bloc funciona especialmente bien en operaciones continuas.

Conclusiones:

El intercambiador de calor de placas totalmente soldadas HT-Bloc no es solo un componente, es un activo estratégico para procesos industriales que exigen fiabilidad, seguridad y eficiencia bajo las condiciones térmicas más duras.

Si su proceso exige un control térmico excepcional en condiciones difíciles, aprovechar las ventajas de la tecnología de intercambiadores de calor de placas soldadas es clave para mejorar la eficiencia y la fiabilidad. Le invitamos a explorar las especificaciones detalladas de nuestros intercambiadores de calor de placas soldadas HT-Bloc y intercambiadores de calor de placas soldadas TP y intercambiadores de calor de placas soldadas de gran abertura, o ponerse en contacto con nuestros expertos en ingeniería térmica hoy mismo para una consulta sobre cómo estas soluciones pueden optimizar sus operaciones específicas.
