Proceso de limpieza paso a paso para intercambiadores de calor de placa

Placa intercambiadora de calorLos PHEs son componentes vitales en varios procesos industriales, facilitando la transferencia de calor eficiente entre fluidos. Con el tiempo, estos sistemas pueden acumular incrustaciones, como escala minerales, crecimiento biológico y materia particulada, que perjudican el rendimiento. La limpieza regular es esencial para mantener una funcionalidad óptima y prolongar la vida útil del equipo.

Para una guía visual sobre cómo limpiar Placa intercambiador de calor Para mantener y mantener intercambiadores de calor de placas, considere ver el siguiente video:

Limpieza mecánica

La limpieza mecánica implica la eliminación física de los depósitos de laPlacas corrugadasS del intercambiador de calor. Este método es particularmente eficaz para abordar la incrustación persistente que resiste el tratamiento químico.

Procedimiento:

1. Abra la unidad de limpieza y retire cuidadosamente las placas corrugadas.

2. Utilice un cepillo de cerdas suaves para fregar suavemente las placas, evitando cualquier material abrasivo que pueda dañar la superficie.

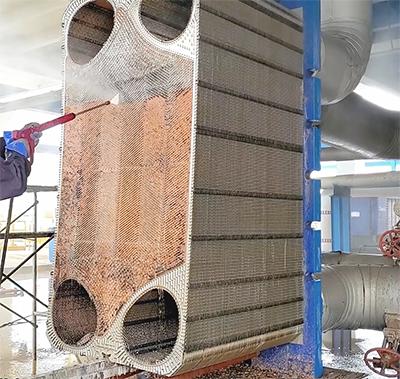

3. Limpie las placas con una pistola de agua de alta presión, asegurándose de que la presión no exceda los 8 MPa.

4. Mantener una distancia mínima de 200 mm entre la boquilla y la superficie de la placa para evitar deformaciones.

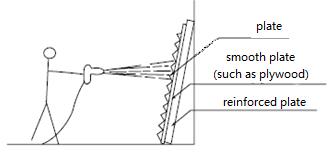

5. Apoye la parte posterior de la placa con una placa rígida o reforzada durante la limpieza a alta presión para evitar doblarse.

Precaciones:

EPDMPHE Gasket No se debe poner en contacto con disolventes aromáticos durante más de 30 minutos.

Evite el contacto directo entre la parte posterior de la placa y el suelo durante la limpieza.

Después de la limpieza, inspeccione a fondo las placas y las juntas para asegurarse de que no queden residuos, tales como partículas sólidas o fibras.

Reemplace cualquier junta descascada o dañada.

No utilice cepillos de metal, ya que pueden rascar las placas y las juntas.

Asegurar la recolección adecuada de aguas residuales para evitar la contaminación del sitio y otros equipos.

Limpieza Química

La limpieza química consiste en la circulación de una solución de limpieza a través delIntercambiador de calor gasket type Disolver y eliminar los depósitos. Este método es eficaz para eliminar las escamas minerales y la incrustación orgánica sin desmontar la unidad.

Proceso:

1. Preparar una solución de limpieza con una concentración en masa de ≤ 4% para un agente alcalino o ácido, dependiendo de la naturaleza de la incrustación.

2. Calentar la solución de limpieza a una temperatura entre 40 - 60 ° C.

3. Conecte el equipo a un vehículo de limpieza mecánica, asegurándose de que se instale una tubería en las tuberías de entrada y salida del medio.

4. Bomba la solución de limpieza en el equipo en la dirección opuesta al flujo habitual del producto.

5. Circular la solución de limpieza durante 10 - 15 minutos a un caudal de medio de 0,1 - 0,15 m / s.

6. Por último, vuelva a circular el agua limpia durante 5 - 10 minutos para enjuagar cualquier agente de limpieza restante.

Precaciones:

Asegúrese de que las conexiones de repuesto estén disponibles antes del montaje para permitir un drenaje suave del líquido de limpieza.

Use agua limpia con un contenido de cloruro inferior a 25 ppm para enjuagar el intercambiador de calor.

Seleccione agentes de limpieza especiales en función del tipo específico de suciedad presente.

Los métodos de limpieza mecánica y química se pueden utilizar en combinación para obtener resultados más eficaces.

No utilice ácido clorhídrico para limpiar placas de acero inoxidable.

Evite usar agua con más de 25 ppm de contenido de cloruro para preparar líquidos de limpieza o enjuagar placas de acero inoxidable.

Inspeccionar y volver a montar el intercambiador de calor

Después de la limpieza, una inspección meticulosa y un montaje preciso del intercambiador de calor de placas son cruciales para garantizar un rendimiento óptimo y una longevidad.

Inspección:

Inspeccione cada placa para detectar contaminación residual, corrosión o daños físicos. Incluso las imperfecciones menores pueden comprometer la eficiencia de transferencia de calor y conducir a fugas.

Para intercambiadores de calor de placas junta Revise las juntas en busca de signos de desgaste, como grietas, deformación o pérdida de elasticidad. Reemplace cualquier junta que muestre deterioro para mantener un sello confiable.

Reassembly:

Asegúrese de que las placas se vuelvan a montar en la secuencia y orientación correctas. La desalineación puede alterar los patrones de flujo y reducir la eficiencia.

Coloque cuidadosamente las juntas para alinearse con sus ranuras designadas, asegurando un sello uniforme en todas las placas.

Apriete gradualmente los pernos del marco en un patrón cruzado para distribuir uniformemente la presión y evitar la distorsión de la placa. Consulte las especificaciones del fabricante para obtener el par de apriete correcto.

Pruebas post-limpieza y mantenimiento

Una vez que elIntercambiador de calor soldado Después de que se vuelve a montar, realizar pruebas exhaustivas y establecer una rutina de mantenimiento son pasos esenciales para garantizar un rendimiento sostenido.

Pruebas de presión:

Realice una prueba de presión hidrostática para verificar la integridad de los sellos y detectar cualquier fuga. Esto implica llenar la unidad con agua y presurizarla al nivel especificado mientras se monitorean las caídas de presión o fugas visibles.

Calendario de mantenimiento:

Desarrollar un programa de mantenimiento regular basado en las demandas operativas y las condiciones ambientales. Las inspecciones y limpiezas de rutina ayudan a prevenir el ensuciamiento excesivo e identificar problemas potenciales temprano.

Documente todas las actividades de mantenimiento, incluidas las fechas de limpieza, los hallazgos de la inspección y las acciones correctivas tomadas. Este mantenimiento de registros facilita el análisis de tendencias y la toma de decisiones informadas para la planificación del mantenimiento futuro.
