Cómo seleccionar el sistema de precalentamiento de aire adecuado para su aplicación industrial

La selección del sistema de precalentamiento de aire adecuado determina el éxito de cualquier proceso industrial. Cada instalación industrial se enfrenta a exigencias únicas, por lo que es fundamental adaptar las características del sistema de precalentamiento de aire a los requisitos específicos del proceso. Un precalentador adecuado no solo recupera calor de los gases de escape, sino que también mejora la eficiencia y la sostenibilidad de la planta al reducir el consumo de combustible y las emisiones. Soluciones avanzadas como el precalentador de aire de placas de SHPHE ofrecen alta eficiencia, resistencia a la corrosión y diseño modular, lo que ayuda a las industrias a reducir los costes energéticos y mejorar el rendimiento ambiental.

Conceptos básicos del sistema de precalentamiento de aire

¿Qué es un sistema de precalentamiento de aire?

Asistema de aire de precalentamientoDesempeña un papel vital en muchos entornos industriales. Este sistema recupera el calor de los gases de escape y lo utiliza para calentar el aire entrante antes de que entre en un calentador de combustión o una cámara de combustión. Los componentes principales suelen incluir tubos, rotores con láminas de transferencia de calor, tolvas de hollín, deflectores, carcasas, sellos y mecanismos de accionamiento.

• Los precalentadores de aire tubulares utilizan tubos de acero de paredes delgadas. Los gases de combustión calientes pasan por estos tubos, transfiriendo calor al aire que circula por ellos.

• Los calentadores de aire rotativos cuentan con un rotor cilíndrico con placas de transferencia de calor. Al girar, el rotor absorbe el calor de los gases de escape y lo libera al aire entrante.

• Ambos tipos utilizan carcasas y sellos para evitar fugas de aire y mantener la eficiencia.

Los sistemas de precalentamiento de aire se utilizan en una amplia gama de aplicaciones industriales. Instalaciones como centrales eléctricas, refinerías y plantas de fabricación utilizan estos sistemas para recuperar energía de los procesos de calentamiento a alta temperatura. Entre sus usos más comunes se incluyen calderas, hornos, hornos de fusión y hornos de convección. Al precalentar el aire, estos sistemas ayudan a reducir el consumo de combustible y las emisiones, lo que los hace esenciales para la gestión energética y la protección del medio ambiente.

Por qué es importante la selección

La elección del sistema de precalentamiento de aire adecuado afecta directamente la eficiencia y la seguridad de las operaciones de calentamiento industrial. El precalentador de aire debe adaptarse a las necesidades específicas del calentador o proceso. Si se seleccionan correctamente, los calentadores de aire ofrecen varias ventajas clave:

1. Precalientan el aire de combustión recuperando el calor residual, lo que aumenta la eficiencia térmica.

2. Promueven una combustión rápida y eficiente en calentadores y calderas de fuego.

3. Extraen el calor residual de los gases de escape, reduciendo la pérdida de calor.

4. Apoyan el uso de combustibles de menor calidad y ayudan a lograr emisiones más limpias.

5. Mejoran la eficiencia del costo del combustible y el rendimiento general al elevar la temperatura del aire entrante.

Seleccionar un precalentador inadecuado puede causar problemas. Una relación aire-combustible incorrecta puede resultar en un exceso o deficiencia de oxígeno. El exceso de oxígeno reduce la eficiencia térmica, mientras que la falta de oxígeno provoca una combustión incompleta y mayores emisiones. Una mala selección también puede provocar fallos prematuros de componentes críticos, mayores costes de mantenimiento y riesgos de seguridad.

Consejo:Evalúe periódicamente el proceso de precalentamiento y ajuste el sistema de precalentamiento de aire para adaptarlo a las condiciones de operación cambiantes. Esta práctica ayuda a mantener un consumo energético óptimo y prolonga la vida útil del equipo.

Tipos de precalentadores de aire

Las instalaciones industriales dependen de varios tipos principales desistemas de precalentamiento de airePara optimizar el rendimiento del calentador de aire y la recuperación de energía. Cada diseño de precalentador de aire ofrece ventajas únicas para aplicaciones de calefacción específicas.

Precalentador de aire de placa

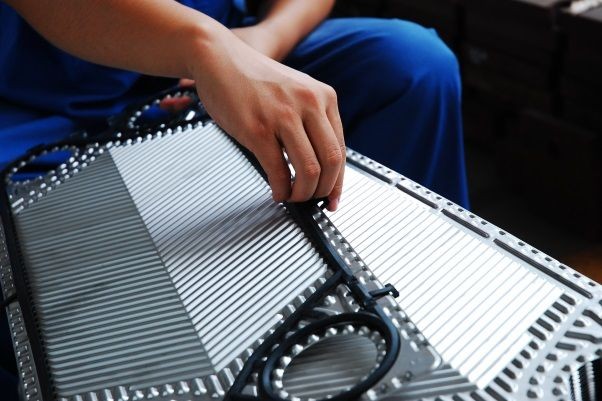

Precalentadores de aire de placaUtilizan placas metálicas corrugadas para crear canales alternados para los gases de escape calientes y el aire entrante. Este diseño maximiza la eficiencia de la transferencia de calor y facilita la calefacción de alta eficiencia en sistemas de calefacción a fuego. El precalentador de aire de placas de SHPHE destaca por su estructura modular, que facilita el mantenimiento y la instalación. El sistema utiliza acero inoxidable resistente a la corrosión, lo que garantiza su durabilidad en entornos de calefacción hostiles. Los operadores pueden reemplazar o reconfigurar módulos de placas individuales sin necesidad de apagar todo el precalentador de aire. Su construcción compacta y ligera proporciona una gran superficie de intercambio de calor, lo que reduce el espacio ocupado en aplicaciones de calefacción a fuego. Los precalentadores de aire de placas alcanzan una alta eficiencia de transferencia de calor, a menudo de 1 a 3 veces mayor que la de los calentadores de aire tubulares tradicionales. Industrias como la del petróleo y el gas, la metalurgia y el procesamiento químico utilizan estos calentadores de aire para recuperar el calor residual, reducir las emisiones y mejorar la eficiencia de los calentadores a fuego.

Nota:Los precalentadores de aire de placa ofrecen una vida útil más larga y menores costos de mantenimiento debido a sus superficies lisas y características de fácil limpieza.

Precalentador de aire tubular

Los precalentadores de aire tubulares consisten en haces de tubos rectos ubicados cerca de la salida de gases de combustión de un calentador de combustión. Los gases calientes pasan por los tubos, transfiriendo calor al aire que fluye a través de ellos. Estos calentadores de aire son comunes en aplicaciones de generación de energía, química y refinación. Los precalentadores de aire tubulares manejan bien los gases sucios y proporcionan un calentamiento confiable para los sistemas de calentadores de combustión. Su diseño de extremo abierto permite un mejor control de los gases de combustión y promueve una combustión eficiente en calderas de vapor y turbinas. Sin embargo, los calentadores de aire tubulares requieren más espacio y una limpieza regular de los tubos para mantener la eficiencia.

Precalentador de aire rotatorio

Los precalentadores de aire rotativos cuentan con una matriz giratoria que absorbe el calor de los gases de escape y lo transfiere al aire entrante. Este diseño mejora la eficiencia del calentador de aire a fuego y reduce el consumo de combustible en aplicaciones de calefacción a gran escala. Los calentadores de aire rotativos se utilizan ampliamente en centrales eléctricas, industrias del petróleo y gas, y marina. Sus materiales avanzados y sistemas de control mejoran la durabilidad y permiten una regulación precisa de los procesos de calentamiento. Los precalentadores de aire rotativos contribuyen a la reducción de emisiones y a la conservación de energía en las operaciones de los calentadores de aire a fuego.

Comparación de sistemas

Cada tipo de precalentador de aire se adapta a las necesidades específicas de cada calentador. Los calentadores de aire de placas destacan por su eficiencia y mantenimiento, los calentadores de aire tubulares son adecuados para entornos con gases contaminantes y los calentadores de aire rotativos ofrecen un control avanzado para aplicaciones de calefacción a gran escala.

Criterios de selección

Necesidades de rendimiento

Toda instalación industrial debe evaluar los requisitos de su proceso antes de seleccionar un precalentador de aire. El rendimiento de los calentadores de aire influye directamente en el funcionamiento de los calentadores a fuego y en la gestión energética general. Las métricas clave incluyen la variación de la carga auxiliar, el consumo de combustible, las emisiones y la generación de vapor. Los operadores deben supervisar cómo las fugas del precalentador de aire afectan la carga de los ventiladores y el consumo de energía. Un aumento de las fugas puede incrementar el consumo de combustible, lo que conlleva un aumento de las emisiones y un uso más frecuente de consumibles para el control de emisiones. Una menor producción de vapor puede afectar tanto la generación de energía como la exportación de vapor valioso en algunas aplicaciones.

Las instalaciones también deben considerar la eficiencia, la adaptabilidad a las condiciones ambientales y la resistencia a la corrosión. Los precalentadores de aire de alta eficiencia transfieren el calor con mayor eficacia, lo que mejora el ahorro de energía y permite un calentamiento estable. Materiales como el acero inoxidable ofrecen resistencia a la corrosión y al desgaste, lo que garantiza un rendimiento fiable en entornos hostiles. Los sistemas de control automático pueden ajustar el precalentamiento según las necesidades reales, mejorando la flexibilidad y la eficiencia. Seleccionar el tipo correcto de precalentador de aire (ya sea de placas, tubular o rotativo) garantiza la compatibilidad con las aplicaciones específicas del calentador a fuego y las condiciones del proceso.

Fuente de energía

La elección de la fuente de energía influye en la selección de un precalentador. Las instalaciones que utilizan gas natural, petróleo o combustibles alternativos deben adaptar el precalentador de aire a las características de combustión de su calentador. El precalentamiento del aire reduce el consumo de combustible al mejorar la eficiencia de la combustión, lo que a su vez disminuye los costos operativos y las emisiones. En industrias con un alto consumo energético, maximizar la recuperación de calor de los gases de escape es esencial para una operación sostenible. El precalentador de aire debe adaptarse a diferentes temperaturas y niveles de humedad, garantizando un rendimiento constante en diferentes aplicaciones de calefacción.

Espacio e Instalación

Las limitaciones de espacio y los requisitos de instalación influyen significativamente en la selección del precalentador de aire. Los diseños compactos, como los calentadores de aire de placa, ofrecen grandes...superficies de intercambio de calorA la vez que minimiza el espacio ocupado. Las instalaciones con espacio limitado se benefician de los sistemas modulares que permiten una instalación flexible y un mantenimiento sencillo. Es importante considerar la complejidad de la instalación, el peso del equipo y la integración con los sistemas de calefacción a fuego existentes. Las unidades preensambladas y probadas en fábrica simplifican la instalación y garantizan una integración segura con la infraestructura actual.

Los precalentadores de aire modulares permiten a los operadores reemplazar o reconfigurar módulos individuales sin apagar todo el sistema, lo que reduce el tiempo de inactividad y los costos de mantenimiento.

Factores de costo

El costo sigue siendo un factor crítico al seleccionar un precalentador de aire. Las instalaciones deben considerar tanto la inversión inicial como los gastos operativos a largo plazo. Los principales costos incluyen la compra de equipos, la instalación, la puesta en marcha, la capacitación de operadores, la ingeniería a medida, el cumplimiento de las normas de emisiones y los costos operativos y de combustible.

Las instalaciones deben equilibrar los costos iniciales con los ahorros a largo plazo derivados de la reducción del consumo de combustible y la mejora de la eficiencia energética. La ingeniería a medida y el cumplimiento de las normas sobre emisiones pueden incrementar los costos, pero estas inversiones suelen generar mayor confiabilidad y aprobación regulatoria.

Seguridad y cumplimiento

La seguridad y el cumplimiento normativo son esenciales en cualquier proyecto de calefacción industrial. Los precalentadores de aire deben cumplir con certificaciones como FM Global, CSA, EN, CGA, ATEX o TSSA. El equipo debe incluir controladores lógicos programables para la gestión automatizada, la monitorización remota y múltiples apagados a prueba de fallos. El cumplimiento de las normas de OSHA garantiza una ventilación adecuada, el control del ruido y la protección contra la sobrepresión. Las instalaciones deben capacitar a los empleados sobre la operación segura, el uso de equipo de protección personal y los procedimientos de apagado de emergencia. La instalación de dispositivos de seguridad, como válvulas de alivio de presión y sistemas de monitorización de la calidad del aire, protege tanto al personal como al equipo.

Las instalaciones industriales también deben cumplir con las regulaciones de emisiones de la EPA de EE. UU., según la Ley de Aire Limpio. Las tendencias recientes fomentan la adopción de tecnologías más limpias y energéticamente eficientes, lo que convierte a los calentadores de aire avanzados en la opción preferida para las aplicaciones modernas de calefacción a fuego.

Mantenimiento

La confiabilidad a largo plazo depende de prácticas de mantenimiento eficaces. Las instalaciones deben programar la limpieza regular del intercambiador de calor para evitar la contaminación y mantener la eficiencia de la transferencia de calor. La aplicación de medidas de protección contra la corrosión ayuda a proteger el precalentador de aire de daños. Optimizar el flujo de aire a través del intercambiador de calor maximiza el rendimiento del sistema. Los operadores deben supervisar el rendimiento del precalentador de aire para detectar problemas a tiempo e identificar oportunidades de mejora.

Pasos de selección

Evaluar requisitos

Seleccionar lo correctoprecalentador de aireComienza con una evaluación exhaustiva de los requisitos del proceso. Los gerentes de planta deben comprender las necesidades específicas de sus sistemas industriales. Los siguientes pasos ayudan a guiar esta evaluación:

1. Identificar la cantidad de aire exterior que requieren las unidades de tratamiento de aire (UTA) en función del uso y la ocupación del edificio.

2. Asegúrese de que las bobinas de calefacción puedan manejar una amplia gama de cantidades de aire exterior, desde la demanda mínima hasta el aire exterior completo.

3. Evalúe la velocidad del agua del serpentín de calentamiento para evitar problemas de bajo flujo, como flujo laminar, incrustaciones, congelación y calentamiento desigual.

4. Tenga en cuenta la caída de presión del lado del aire causada por la bobina de calentamiento y verifique si el ventilador de suministro puede adaptarse a este cambio.

5. Evalúe el sistema de tuberías de agua caliente para determinar los caudales máximos permitidos y el delta-T del sistema, que afecta el tamaño de la caldera.

6. Dimensionar la planta de calderas de reemplazo después de evaluar las bobinas y las tuberías, luego establecer los parámetros generales del sistema.

7. Tenga en cuenta los obstáculos prácticos, incluidos el espacio ocupado por el equipo, las necesidades de energía eléctrica y la logística de apagado.

Comparar opciones

Tras evaluar los requisitos, las instalaciones deben comparar las opciones de precalentadores de aire disponibles. Un enfoque estructurado ayuda a los responsables de la toma de decisiones a evaluar la idoneidad de cada sistema. El marco 4E ofrece una comparación exhaustiva:

1. Análisis energético: Mida la eficiencia térmica para determinar qué tan bien el sistema utiliza la energía disponible.

2. Análisis exergético: evaluar la eficiencia de la segunda ley para comprender la calidad del uso de la energía y el potencial de trabajo útil.

3. Criterios ambientales: Revisar las emisiones de gases de efecto invernadero y considerar sanciones o impuestos relacionados con el impacto ambiental.

4. Análisis económico: Analizar los costos de capital y operativos, los períodos de recuperación, el valor actual neto y la sensibilidad a las tasas de interés.

Las instalaciones deben seleccionar un precalentador de aire que se destaque en eficiencia energética, minimice las emisiones y ofrezca una sólida justificación económica.

Consulte a los expertos

Consultar con expertos en precalentadores de aire aporta valiosas ventajas en el proceso de selección. Los especialistas ofrecen soluciones a medida que se adaptan a los requisitos operativos específicos de cada instalación. Su soporte de ingeniería abarca la instalación, el mantenimiento y la optimización, garantizando una integración perfecta con la infraestructura existente. Los expertos recomiendan tecnologías sostenibles y energéticamente eficientes que ayudan a reducir la huella de carbono. Orientan a las instalaciones hacia el tipo y diseño de precalentador de aire adecuados, lo que se traduce en un rendimiento y una fiabilidad óptimos.

• Soluciones personalizadas para necesidades industriales específicas

• Soporte de ingeniería para instalación y mantenimiento

• Acceso a sistemas de control avanzados y diseños modulares

• Ahorro de costes gracias a una mayor eficiencia energética

• Experiencia comprobada en mejoras operativas y ambientales

Analizar costos

Es fundamental realizar un análisis exhaustivo de costos antes de seleccionar un precalentador de aire. Las instalaciones deben considerar el costo total de propiedad (TCO), que incluye todos los gastos del ciclo de vida:

• Los costos de instalación cubren la compra de equipos, la integración y los sistemas auxiliares.

• Los costos operativos incluyen el consumo de combustible o energía, el tratamiento de agua y productos químicos y la mano de obra.

• Los costos de mantenimiento involucran servicios de rutina, inspecciones y reparaciones, que mejoran la longevidad del sistema.

• Los controles de emisiones y el cumplimiento introducen gastos iniciales y continuos, como el monitoreo y los impuestos al carbono.

• La presupuestación debe tener en cuenta las contingencias y la integración de sistemas auxiliares para evitar costos inesperados.

• Los costos operativos a largo plazo a menudo exceden la inversión de capital inicial, y el combustible representa la porción más grande.

Un mantenimiento adecuado y una operación disciplinada reducen los costos totales del ciclo de vida al prevenir fallas e ineficiencias. Las instalaciones que invierten en sistemas de precalentamiento de aire confiables se benefician de menores gastos de combustible y menos paradas imprevistas.

Plan para el futuro

La planificación de las necesidades futuras garantiza que el sistema de precalentamiento de aire se mantenga eficaz a medida que evolucionan los requisitos de las instalaciones. Los gerentes deben considerar los posibles cambios en el volumen de producción, los tipos de combustible y las normas regulatorias. Los diseños modulares, como los que ofrece SHPHE, facilitan la expansión o reconfiguración. Las instalaciones también deben prepararse para las actualizaciones de los sistemas de control y la integración con nuevas tecnologías.

Estudios de caso

Aplicaciones industriales

Las instalaciones industriales han adoptado sistemas de precalentamiento de aire para mejorar la eficiencia energética y reducir las emisiones en las operaciones de los hornos de combustión. En la fabricación de acero, una importante empresa de Michigan instaló un sistema de recuperación de calor residual en hornos de recalentamiento de acero. Este sistema precalienta el aire entrante, lo que se traduce en un ahorro anual de 3,8 millones de dólares en costos energéticos y una reducción de 32.000 toneladas métricas de CO2 al año. Las plantas de cemento de Texas utilizan sistemas de ciclo orgánico de Rankine para convertir el calor residual del enfriador de clínker en electricidad, generando 1,5 MW de energía y ahorrando 1 millón de dólares al año. Fábricas textiles, como Arvind Limited en India, utilizan...intercambiadores de calor de placasPara recuperar calor de las aguas residuales calientes durante el procesamiento de la mezclilla. Estas aplicaciones generan un ahorro energético significativo y reducen las emisiones de gases de efecto invernadero.

Los precalentadores de cuchara horizontales se han vuelto comunes en la producción de acero y las fundiciones de aluminio. Proporcionan un calentamiento uniforme, protegen los revestimientos refractarios y mejoran la seguridad durante la manipulación del metal fundido. Las plantas de procesamiento de alimentos, como Smithfield Foods en Estados Unidos, recuperan el calor de los compresores de refrigeración para precalentar el agua para fines sanitarios. Este método ahorra más de 100.000 MMBtu de energía al año y reduce el consumo de gas natural. Las plantas industriales de los sectores de refinación y petroquímica utilizan precalentadores de aire de placas para optimizar el rendimiento de los calentadores de combustión en hornos de refinería y petroquímicos. Las calderas de potencia también se benefician de estos sistemas, que mejoran la recuperación de calor y contribuyen a la sostenibilidad de las operaciones.

Seleccionar un sistema de precalentamiento de aire eficaz implica varios pasos clave. Las instalaciones deben definir la aplicación, determinar la temperatura y el caudal de aire requeridos, calcular la capacidad de calefacción, considerar la temperatura máxima de funcionamiento y elegir una fuente de energía compatible.Precalentador de aire de placaOfrece alta eficiencia térmica, diseño compacto y fácil mantenimiento. Sus materiales avanzados y funciones de monitoreo inteligente facilitan operaciones confiables y sostenibles. Las instalaciones deben consultar con expertos para obtener recomendaciones personalizadas y considerar una evaluación del sitio para garantizar la mejor opción para sus necesidades.

Preguntas frecuentes

¿Cuál es el principal beneficio de utilizar un precalentador de aire de placas?

Los precalentadores de aire de placas ofrecen una alta eficiencia térmica. Recuperan más calor residual de los gases de escape que los diseños tradicionales. Este proceso reduce el consumo de combustible y las emisiones. Muchas industrias eligen los precalentadores de aire de placas por su tamaño compacto y fácil mantenimiento.

¿Cómo ayuda el precalentador de aire de placas de SHPHE con el mantenimiento?

El precalentador de aire de placas de SHPHE utiliza un diseño modular. Los operadores pueden reemplazar o limpiar módulos de placas individuales sin detener todo el sistema. Esta característica reduce el tiempo de inactividad y mantiene bajos los costos de mantenimiento.

¿Qué industrias utilizan con mayor frecuencia precalentadores de aire de placas?

Los precalentadores de aire de placa aparecen en las industrias del petróleo y el gas y la metalurgia.procesamiento químicoy control ambiental. Estas industrias requieren una recuperación de calor fiable y ahorro energético. Los precalentadores de aire de placas les ayudan a cumplir con los estrictos estándares de eficiencia y emisiones.
