¿Cómo comprobar si tu intercambiador de calor de placas está bloqueado?

Placa intercambiadora de calorLos PHEs son componentes vitales en numerosas industrias, desde HVAC y procesamiento químico hasta la producción de alimentos y bebidas. Su diseño compacto y su alta eficiencia térmica los hacen indispensables para transferir calor de manera efectiva. Sin embargo, los canales muy estrechos que contribuyen a su eficiencia también los hacen susceptibles a obstrucciones internas, a menudo referidas como incrustación o escala.

Los PHEs bloqueados pueden reducir significativamente el rendimiento, aumentar el consumo de energía y provocar costosos tiempos de inactividad o incluso fallas del equipo. La detección temprana es crucial para mantener la integridad del sistema y optimizar los costes operativos. Pero, ¿cómo puedes decir definitivamente si tu soldado oIntercambiador de calor Placa ¿Está bloqueado?

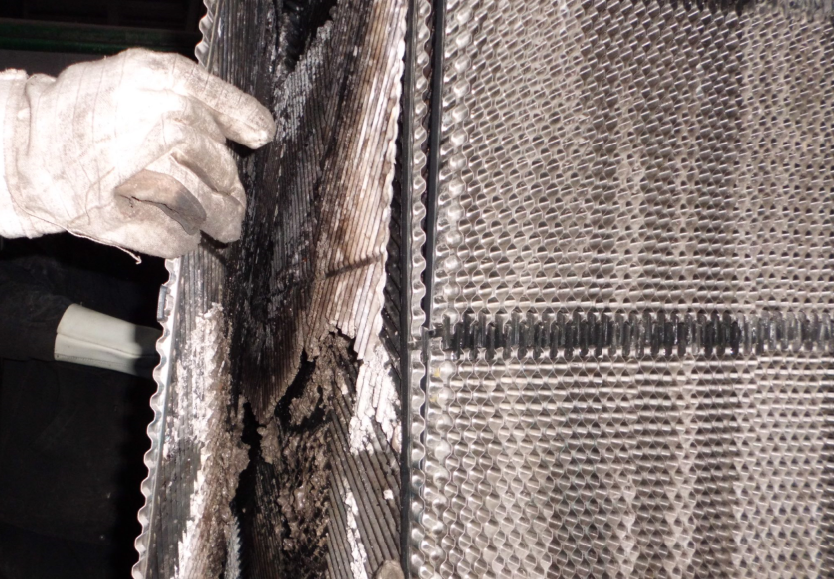

Intercambiador de calor de placa bloqueada Solución de problemas

Las causas comunes de los bloqueos incluyen:

● La Placas o juntas tensificadas:

Las juntas estresadas o dañadas son una de las causas más comunes de por qué un intercambiador de placas con junta se bloquea. Si las juntas que sellan las placas en un intercambiador de calor se rompen o se desgastan, los fluidos pueden mezclarse y causar un bloqueo. La instalación de nuevas juntas resolverá este problema.

· Escalado:

Precipitación de sales y minerales disueltos de agua dura o fluidos con alto contenido mineral, formando depósitos duros.

Subproductos de la corrosión:

Óxidos y lodos liberados por la corrosión de componentes metálicos dentro del sistema.

· Biofouling (en inglés):

Crecimiento de películas y organismos microbianos, particularmente en sistemas con contenido orgánico o flujo estancado.

● Reacción química:

Depósitos formados por reacciones químicas que ocurren dentro del fluido o en la superficie de la placa.

● Construcción de partículas:

Los sólidos suspendidos como sedimentos, óxido o desechos en el fluido de proceso atrapados en los huecos estrechos de la placa.

Indicadores clave de un intercambiador de calor de placas bloqueadas

El reconocimiento de los síntomas es el primer paso para identificar un bloqueo. Contemplar estos indicadores clave:

1. Aumento de la caída de presión:

Este es a menudo el signo más temprano y preciso. A medida que la incrustación restringe el área de flujo, aumenta la resistencia a la fricción, lo que requiere más potencia de bombeo y resulta en una diferencia de presión más alta entre las conexiones de entrada y salida. Monitorizar manómetros aguas arriba y aguas abajo.

2. Rendimiento térmico reducido:

Si laintercambiador de calor Si no se logra el cambio de temperatura deseado entre las corrientes calientes y frías, o si las temperaturas de salida se desvían de los valores esperados, indica una transferencia de calor deteriorada debido al efecto aislante de la incrustación.

3. Tasas de flujo disminuidas:

Los pasajes bloqueados obstruyen físicamente el flujo de fluido, lo que conduce a una reducción en el caudal real en comparación con las especificaciones de diseño del sistema, incluso con un funcionamiento consistente de la bomba.

4. Ruidos inusuales:

Los sonidos de gorgoteo, silbido o golpes a veces pueden indicar patrones de flujo turbulento causados por obstrucciones parciales o cavitación en áreas constrictadas.

5. Fugas Exteriores:

Aunque es menos común como un indicador primario de obstrucción (más a menudo relacionado con problemas de juntas o placas), las fugas repentinas concurrentes con otros síntomas de obstrucción deben ser investigadas como un posible problema relacionado causado por el aumento de la presión interna.

¿Cómo diagnosticar un bloqueo de PHE paso a paso?

Para detectar con precisión y abordar de forma segura los bloqueos, siga estos pasos:

1. Recopilar datos operativos históricos: Compare las métricas de rendimiento actuales con valores de referencia y tendencias históricas.

2. Verifique la calibración del sensor: Asegúrese de que todos los manómetros, sensores de temperatura y caudalímetros estén correctamente calibrados y funcionando.

3. Monitoreo de presión y temperatura: Registre continuamente las presiones de entrada / salida y las temperaturas, buscando anomalías.

4. Aislar y enfriar: Apague el sistema de forma segura, alivie la presión y permita que la unidad se enfríe antes de cualquier inspección física.

5. Desmontar para inspección (si corresponde): Si es una unidad junta, ábrelo e inspeccione visualmente las placas para detectar incrustaciones o daños.

6. Realizar pruebas no destructivas: Utilice técnicas como la termografía o pruebas ultrasónicas si el desmontaje interno no es posible o práctico.

7. Documento hallazgos: Mantenga registros detallados del tipo y gravedad de incrustación, las áreas afectadas y cualquier otra observación para informar sobre futuras estrategias de mantenimiento y prevención.

Prevenir un intercambiador de calor de placas bloqueadas

La prevención de los bloqueos es significativamente más rentable que hacer frente a sus consecuencias Implementar estas medidas proactivas:

● Instalar sistemas de prefiltración:

Utilice filtros o filtros aguas arriba del intercambiador de calor para eliminar las partículas antes de que entren en el paquete de placas.

Implementación de la limpieza en el lugar (CIP):

Circular periódicamente los productos químicos de limpieza a través de la unidad sin desmontaje para eliminar los depósitos.

· Utilice fluidos tratados:

EAblandamiento de agua o acondicionamiento químico para reducir el riesgo de incrustación, especialmente con agua dura.

· Mantener la velocidad adecuada del fluido:

Asegurar una velocidad de flujo suficiente dentro de los canales para crear turbulencia, lo que ayuda a inhibir la deposición.

Inspecciones visuales de rutina:

Programar inspecciones regulares (especialmente durante el mantenimiento planificado) para detectar signos tempranos de incrustación.

· Monitoreo consistente de KPI:

Utilice el registro automatizado de temperatura, presión y flujo para permitir el monitoreo en tiempo real y las alertas de desviaciones.

¿Cómo tratar con un intercambiador de calor de placas bloqueadas?

Limpiar un bloqueadoPlaca de intercambio de calor

La limpieza regular es esencial para eliminar los desechos, la escala y la acumulación que se acumulan con el tiempo. Hay dos métodos de limpieza comunes:

Limpieza Química: Este método utiliza agentes de limpieza químicos que circulan a través del intercambiador sin desmontarlo. Es ideal para incrustaciones leves a moderadas y ayuda a mantener un rendimiento consistente.

Limpieza Manual:Para obstrucciones más severas, puede ser necesario desmontar el intercambiador. Las placas se retiran y limpian individualmente utilizando cepillos blandos o lavado a presión, dependiendo del tipo de incrustación.

La limpieza de rutina no solo restaura la eficiencia de transferencia de calor, sino que también extiende la vida útil del equipo.

Para más detalles sobre los métodos de limpieza, por favor, consulteProceso de limpieza paso a paso para intercambiadores de calor de placa

Reemplazar las gafas defectuosas

Las juntas juegan un papel clave en el sellado de las placas y mantener separados los fluidos. Con el tiempo, pueden desgastarse, agrietarse o perder la elasticidad. Cuando esto sucede, los fluidos pueden filtrarse o mezclarse, lo que puede provocar obstrucciones o incluso daños a las placas.

Si nota fugas o rendimiento reducido, inspeccione atentamente las juntas. Reemplazar las juntas defectuosas por otras nuevas es una manera sencilla de resolver el problema y restaurar el intercambiador a una condición de funcionamiento adecuada.

Elegir el intercambiador de calor de placas adecuado

El diseño de los distintosTipos de intercambiador de calor El mismo puede influir en su susceptibilidad a la incrustación y la facilidad de abordar los bloqueos. Considere las características del fluido y el potencial de incrustación al seleccionar una unidad:

● Intercambiadores de calor de placa:

Fácilmente abierto para inspección visual y limpieza mecánica, adecuado para aplicaciones que requieren acceso de mantenimiento regular.

● intercambiadores de calor de placas soldadas (incluyendo HT-Bloc y TP):

Robusto y libre de fugas para altas presiones / temperaturas, pero menos accesible para la limpieza física. Confiar más en el monitoreo del rendimiento y la limpieza / inyección química a través de los puertos.

Intercambiadores de calor de circuito impreso (PCHE):

Altamente compacto y eficiente para condiciones extremas, pero con pasajes muy finos que son difíciles de limpiar físicamente. La prevención a través de un meticuloso control de calidad del fluido es primordial; la detección se basa casi enteramente en el monitoreo del rendimiento.

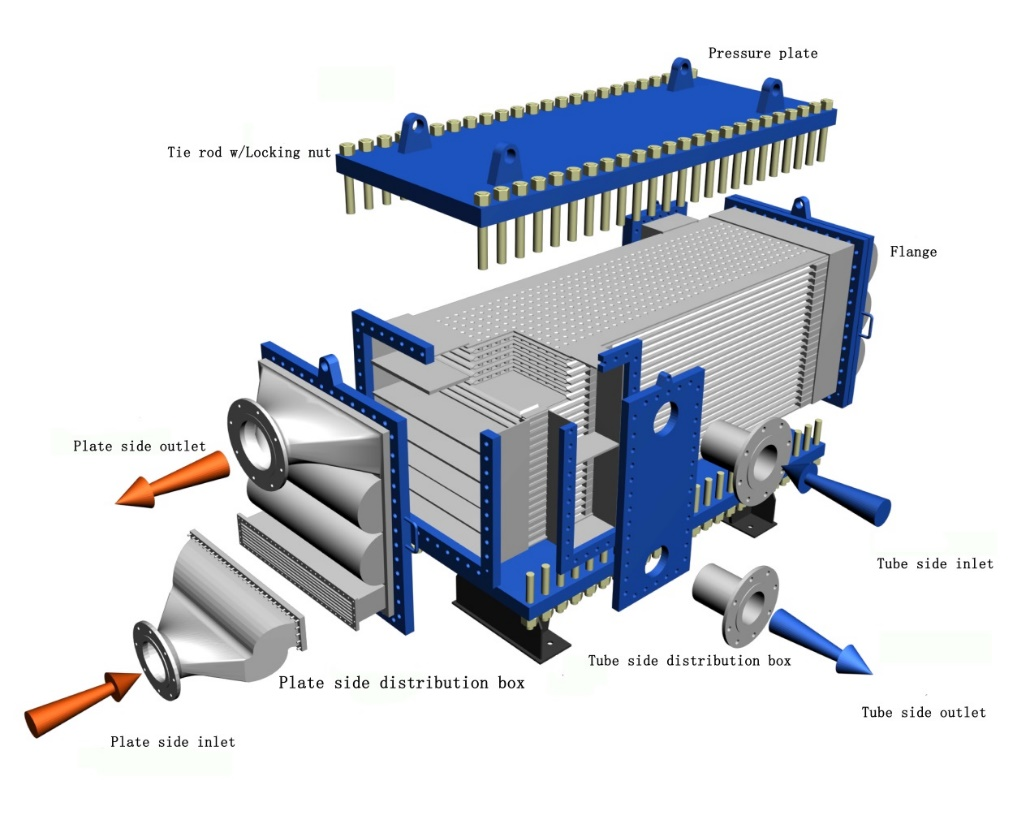

● Intercambiadores de calor de placa soldada de gran brecha:

Diseñado con canales de flujo libre de gran abertura para manejar fluidos incrustantes con sólidos en suspensión o viscosidad más altas, reduciendo el riesgo de incrustamiento por partículas y mejorando la autolimpieza y la efectividad del CIP.

En resumen

Elegir el tipo de intercambiador de calor adecuado para su aplicación específica contribuye además a una fiabilidad a largo plazo y un rendimiento óptimo. Un enfoque estratégico de monitoreo y mantenimiento es esencial para garantizar el funcionamiento eficiente e ininterrumpido de sus intercambiadores de calor de placas.
