Intercambiadores de calor 101: Su función e importancia

Comprender qué es un intercambiador de calor y cómo funciona

Un análisis exhaustivo de esta tecnología revela un dispositivo regido por la física fundamental. Comprender el funcionamiento de los sistemas de intercambio de calor comienza con los principios de la termodinámica y la transferencia de calor. Estos conceptos explican cómo la energía se transfiere de una sustancia más caliente a una más fría, constituyendo la base de toda aplicación de calefacción y refrigeración.

El principio fundamental de la transferencia de calor

Los intercambiadores de calor funcionan según las leyes fundamentales de la termodinámica. Estas leyes dictan cómo se comporta la energía dentro de un sistema cerrado.

·La primera ley de la termodinámicaEste principio trata sobre la conservación de la energía. Establece que la energía no se crea ni se destruye, solo se transforma. Un intercambiador de calor transfiere energía térmica de un fluido a otro sin pérdida neta de energía.

·La segunda ley de la termodinámicaEsta ley rige la dirección de la transferencia de energía. El calor fluye naturalmente de un medio más caliente a uno más frío. Este principio garantiza que el proceso sea espontáneo y define la eficiencia del intercambio energético.

Esta transferencia de energía térmica se produce mediante tres mecanismos principales: conducción, convección y radiación. La mayoría de los intercambiadores de calor dependen en gran medida de la conducción y la convección.

Un ejemplo práctico: Su caldera doméstica

Para comprender cómo funciona en la práctica la tecnología de intercambiadores de calor, pensemos en una caldera de gas residencial. El intercambiador de calor es el componente responsable de calentar de forma segura el aire que calienta su hogar. Se encuentra entre la cámara de combustión, donde se quema el combustible, y el sistema de ventilación.

El proceso se desarrolla en unos pocos pasos sencillos:

1. El gas natural o el petróleo se queman dentro de la cámara de combustión, produciendo gases de combustión extremadamente calientes.

2. Estos gases calientes fluyen hacia el intercambiador de calor, una serie de tubos o carcasas metálicas. El calor se transfiere de los gases a las paredes metálicas medianteconducción.

3. Simultáneamente, el ventilador del horno hace circular el aire más frío de su hogar a través de laexteriorsuperficies del intercambiador de calor caliente.

4. El aire absorbe el calor del metal a través deconveccióncalentándose.

5. El sistema distribuye este aire caliente a través de los conductos de su hogar. Mientras tanto, los subproductos nocivos de la combustión (como el monóxido de carbono) se contienen de forma segura dentro del intercambiador de calor y se expulsan al exterior a través de un conducto de humos.

Nota importante:El intercambiador de calor garantiza que el aire que respiramos nunca se mezcle con los gases de escape tóxicos. Esta separación es fundamental tanto para la eficiencia como para la seguridad.

Tipos comunes de intercambiadores de calor

Los ingenieros han desarrollado numerosos diseños de intercambiadores de calor para satisfacer diversas necesidades industriales y comerciales. La elección del tipo depende de factores como los fluidos involucrados, los requisitos de presión y temperatura, y las limitaciones de espacio. A continuación, se presentan cuatro tipos comunes.

1. Intercambiadores de calor de carcasa y tubosEste dispositivo es fundamental en la industria pesada. Consiste en una gran carcasa cilíndrica que contiene un haz de tubos. Un fluido circula por los tubos mientras que otro fluye sobre ellos dentro de la carcasa. Su robusta construcción los hace ideales para aplicaciones de alta presión y alta temperatura en refinerías de petróleo, plantas de procesamiento químico y centrales eléctricas.

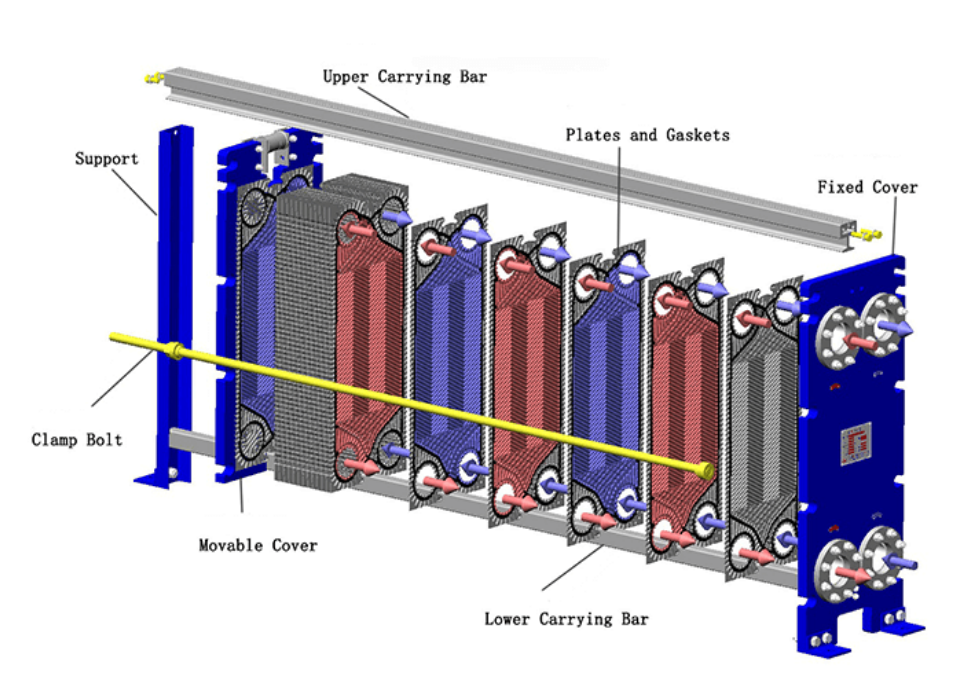

2.Intercambiadores de calor de placas y marcosEstas unidades utilizan una serie de finas placas metálicas corrugadas para crear conductos de flujo. Su diseño genera una alta turbulencia, lo que se traduce en una transferencia de calor muy eficiente en un tamaño compacto. Esto las hace populares en las industrias alimentaria, de bebidas y farmacéutica.

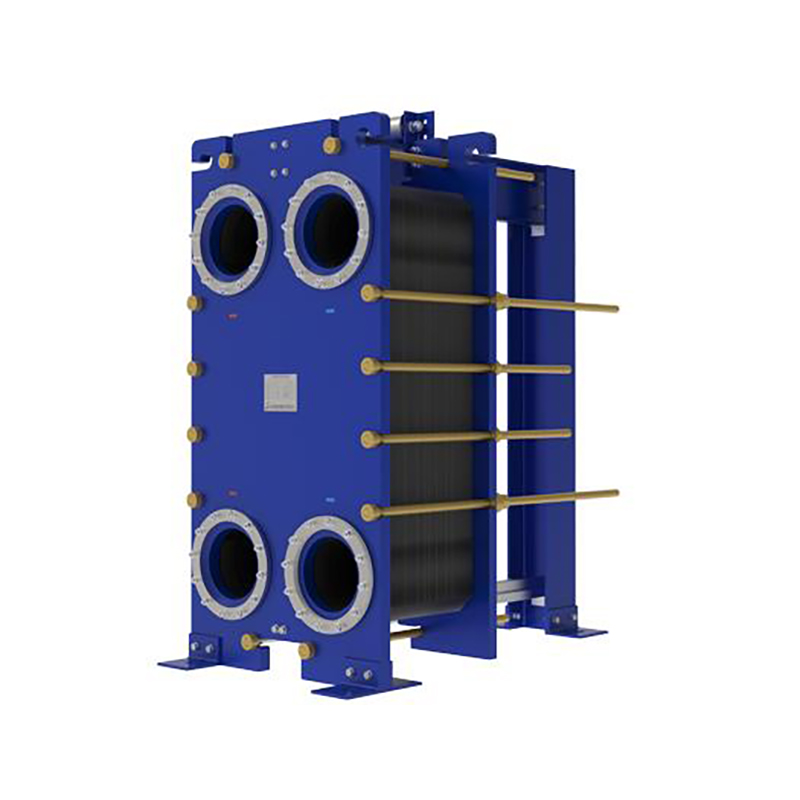

•Con juntaEstos tipos permiten un fácil desmontaje para su limpieza y mantenimiento.

·SoldadoEstos tipos son permanentemente sellados y ofrecen una solución compacta y económica para tareas de refrigeración e industriales.

SoldadoEstos tipos ofrecen la máxima durabilidad para altas temperaturas y materiales corrosivos. Un ejemplo avanzado es elIntercambiador de calor de placas soldadas HT-BlocCombina la alta eficiencia de los diseños de placas con la alta resistencia a la presión y la temperatura de los modelos de carcasa y tubos. Su construcción sin juntas garantiza un rendimiento robusto y sin fugas para aplicaciones críticas. Este diseño ayuda a los profesionales a comprender el potencial de la innovación en intercambiadores de calor.

3. Intercambiadores de calor refrigerados por aireEstos intercambiadores utilizan aire ambiente para enfriar un fluido que circula por tubos con aletas. Un potente ventilador impulsa el aire a través de los tubos para disipar el calor. Son comunes en lugares donde el agua es escasa o costosa, como regiones áridas o instalaciones remotas. Si bien su costo inicial puede ser mayor, sus costos operativos suelen ser menores debido al mínimo consumo de agua y al reducido mantenimiento. Se pueden encontrar en plantas petroquímicas y sistemas de refrigeración.

4. Intercambiadores de calor en espiralUn intercambiador de calor espiral se fabrica enrollando dos largas placas metálicas alrededor de un núcleo central para formar un par de canales espirales concéntricos. Este diseño único es excelente para el tratamiento de fluidos con alto contenido de sólidos, como lodos y fangos, ya que el flujo en un solo canal crea un efecto de autolimpieza que reduce la incrustación. Son altamente eficientes y compactos, y se utilizan en aplicaciones especializadas como el tratamiento de aguas residuales, la minería y la fabricación de papel.

Importancia y riesgos de los intercambiadores de calor



Intercambiadores de calorSon fundamentales para la vida moderna. Proporcionan comodidad, permiten la producción industrial e impulsan la eficiencia. Sin embargo, su función conlleva responsabilidades inherentes. Una unidad con un mantenimiento adecuado es un modelo de eficiencia y seguridad. Una unidad descuidada puede convertirse en una importante responsabilidad financiera y sanitaria. Comprender tanto los beneficios como los riesgos es esencial para cualquier propietario de un sistema.

Eficiencia energética y ahorro de costes

Los intercambiadores de calor son expertos en el ahorro energético. Capturan y reutilizan la energía térmica que de otro modo se desperdiciaría. Este proceso reduce significativamente el consumo de combustible y los costes operativos. En un entorno industrial, esto significa recuperar el calor de un flujo de escape para precalentar un fluido entrante. En un entorno residencial, significa obtener el máximo calor posible de cada unidad de combustible.

Actualizar el sistema de calefacción a una caldera de alta eficiencia con un intercambiador de calor moderno ofrece ahorros considerables. El Departamento de Energía informa que los propietarios pueden reducir sus facturas de calefacción hasta en un 20 % con esta mejora. Los beneficios financieros a largo plazo son aún más atractivos.

Estos ahorros demuestran cómo un intercambiador de calor eficiente se traduce directamente en facturas de servicios públicos más bajas año tras año.

El papel fundamental en la seguridad

Más allá de la eficiencia, los intercambiadores de calor desempeñan un papel vital en la seguridad operativa en innumerables aplicaciones. Mantienen temperaturas de funcionamiento estables, evitando que los equipos se sobrecalienten y fallen catastróficamente.

·Sistemas automotrices:El radiador de un coche es un ejemplo perfecto. Hace circular refrigerante para absorber el intenso calor del motor. A continuación, el radiador transfiere este calor al aire circundante. Este ciclo continuo evita que el motor se sobrecaliente, garantizando así la fiabilidad y la seguridad del vehículo.

·Procesamiento químico:Estas instalaciones dependen de intercambiadores de calor para controlar las temperaturas de reacción, gestionar los materiales corrosivos y reutilizar el calor de los gases de escape. Este control es vital para mantener la estabilidad del proceso y prevenir peligrosas fugas térmicas.

·Fabricación industrial:Los intercambiadores de calor enfrían el aceite hidráulico, controlan las temperaturas de los hornos y permiten ciclos de calentamiento precisos en procesos como el moldeo por inyección. Esto protege la maquinaria, garantiza la calidad del producto y crea un entorno de trabajo más seguro.

En cada caso, el intercambiador de calor actúa como un guardián silencioso, gestionando la energía térmica para que los sistemas funcionen sin problemas y de forma segura.

Señales de un intercambiador de calor dañado

Un intercambiador de calor suele dar señales de advertencia antes de averiarse por completo. Reconocer estos indicadores es fundamental para prevenir una situación peligrosa. Los propietarios de viviendas y los administradores de instalaciones deben estar atentos a cualquier cambio en el funcionamiento de su sistema.

Pistas audibles 👂Los ruidos extraños suelen indicar tensión en el metal. La expansión y contracción de un componente agrietado puede producir sonidos característicos al encenderse y apagarse el sistema.

·Ruidos de traqueteo:Esto puede ocurrir si se produce una grieta en la conexión de las tuberías con la cámara de combustión, lo que provoca que una pieza se afloje.

·Sonidos de chasquidos o golpes:Los fuertes golpes pueden indicar que las paredes metálicas del intercambiador se están flexionando debido a una fractura. Estos ruidos suelen empeorar con el tiempo.

Indicadores visuales 👀Una inspección visual puede revelar daños físicos. Busque las siguientes señales cerca de su caldera o calentador:

• Grietas o fracturas visibles en la superficie de la unidad.

• Óxido o corrosión significativa, que debilita el metal.

• Acumulación de hollín o carbón negro alrededor de los quemadores, lo que indica una combustión incompleta.

•Agua acumulada en el suelo alrededor de la unidad.

Cambios operativos 🔥El comportamiento de la llama del horno es una herramienta de diagnóstico fundamental.

Un horno de gas en buen estado debe producir una llama azul y constante. Un cambio de color o comportamiento es una señal de alarma importante. Una llama amarilla o parpadeante indica que la combustión está desequilibrada, lo cual puede deberse a una grieta que introduce aire en exceso en la cámara.

Peligros de una unidad agrietada

Una grieta en un intercambiador de calor es más que un simple problema mecánico; representa un grave riesgo para la seguridad. La función principal del dispositivo es mantener el aire respirable separado de los gases tóxicos de la combustión. Una grieta destruye esta barrera. Esta falla permite que subproductos nocivos como el monóxido de carbono (CO), el dióxido de azufre y el óxido nitroso se filtren de la cámara de combustión sellada y se mezclen con el aire que circula en su hogar o instalación.

El monóxido de carbono es un gas inodoro, incoloro e insípido, altamente venenoso. Su exposición puede tener graves consecuencias para la salud, por lo que es fundamental comprender qué implica una falla en el intercambiador de calor. Las personas vulnerables, como los bebés, los ancianos y quienes padecen afecciones cardíacas, corren un riesgo aún mayor.

Más allá del envenenamiento por CO, estas fugas degradan la calidad del aire interior, haciendo circular contaminantes que pueden desencadenar alergias, asma y otros problemas respiratorios.

La necesidad de un mantenimiento profesional

Los intercambiadores de calor están diseñados para durar, y muchos fabricantes ofrecen garantías de 20 años o incluso de por vida. Sin embargo, su vida útil depende en gran medida de un mantenimiento adecuado. Factores como una mala instalación, la corrosión por humedad o la falta de cambio de los filtros de aire pueden provocar una avería prematura, a menudo en un plazo de 15 años.

Debido a los elevados riesgos, la inspección profesional es imprescindible. Un técnico capacitado realiza una serie de comprobaciones detalladas que van mucho más allá de una simple inspección visual.

1. Examen visual e interno:Un técnico inspecciona el exterior en busca de óxido y grietas y utiliza herramientas como un boroscopio para examinar las paredes interiores en busca de fatiga del metal.

2. Comprobaciones operativas:Controlan la llama del quemador para detectar decoloración o retroceso cuando se activa el ventilador.

3. Análisis de combustión:Utilizando equipos especializados, miden los niveles de gases como el monóxido de carbono en la chimenea para garantizar una combustión completa y segura.

4. Inspección del interruptor de seguridad:Prueban todos los controles de seguridad, incluido el interruptor de límite alto, para confirmar que funcionan correctamente y que apagarán el sistema en caso de emergencia.

5. Revisión de todo el sistema:La inspección incluye la revisión de los filtros de aire, las líneas de drenaje de condensado y los sistemas de ventilación para detectar obstrucciones o desgaste.

El mantenimiento regular y profesional es la única manera de garantizar que un intercambiador de calor funcione de manera eficiente, segura y durante toda su vida útil prevista.

Un intercambiador de calor es un componente vital para la gestión térmica eficiente en innumerables sistemas. Su correcto funcionamiento proporciona un ahorro energético significativo y, lo que es más importante, protege contra subproductos peligrosos como el monóxido de carbono.

El mantenimiento profesional periódico es imprescindible. Previene fallos peligrosos y garantiza la longevidad y el funcionamiento seguro del sistema.

Preguntas frecuentes

¿Cuál es la función principal de un intercambiador de calor?

Aintercambiador de calorTransfiere energía térmica entre dos medios. Logra esta transferencia sin permitir que los medios se mezclen, lo que garantiza procesos de calentamiento o enfriamiento eficientes y seguros.

¿Cuánto tiempo suele durar un intercambiador de calor de un horno?

Un intercambiador de calor de una caldera puede durar más de 20 años con el cuidado adecuado. El mantenimiento profesional periódico es esencial para prevenir fallas prematuras por problemas como la corrosión o el estrés operativo.

¿Por qué es peligroso un intercambiador de calor agrietado?

Una grieta permite que gases tóxicos de combustión, como el monóxido de carbono, se filtren al aire respirable. Esta contaminación supone un grave riesgo para la salud y compromete la calidad del aire interior.
