Intercambiador de calor de bloque soldado vs. diseño de intercambiador de calor de placas

Estructura de intercambiador de calor de bloque soldado

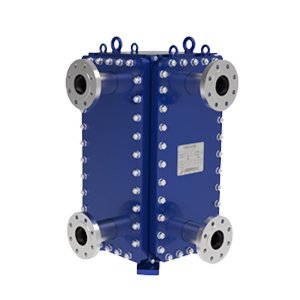

Aintercambiador de calor de bloque soldadoParece resistente y pequeño. Los fabricantes utilizan soldadura láser para unir placas metálicas. Esto crea canales resistentes por los que circulan los fluidos. El intercambiador de calor de bloque soldado puede soportar fluidos agresivos y alta presión. No necesita juntas, por lo que las fugas son menos probables. Además, no es necesario repararlo con frecuencia. El intercambiador de calor de bloque soldado utiliza metales como cobre, aluminio, acero inoxidable, titanio, aleaciones de níquel y grafito. Cada metal tiene cualidades especiales. El cobre transporta bien el calor. Las aleaciones de titanio y níquel no se oxidan fácilmente. La siguiente tabla muestra la comparación de estos materiales:

Consejo: elija un intercambiador de calor de bloque soldado si necesita algo resistente para fluidos duros o condiciones muy fuertes.

Estructura del intercambiador de calor de placas

Un intercambiador de calor de placas consta de placas delgadas con formas onduladas. Las juntas se colocan entre cada placa para sellar los canales. Esto evita que los fluidos se mezclen. Las placas de presión mantienen todo hermético y seguro. La unidad se puede abrir fácilmente para limpiarla o revisarla. Esto facilita el mantenimiento de los intercambiadores de calor de placas. Las placas se pueden separar para una limpieza eficaz. También se puede cambiar la unidad para nuevos trabajos o revisar su interior sin problemas.

A continuación se muestra una tabla que muestra por qué los intercambiadores de calor de placas son fáciles de cuidar:

Diferencias clave de diseño

Puede ver en qué se diferencian los intercambiadores de calor de bloque soldado y los intercambiadores de calor de placas en la siguiente tabla:

Elija un intercambiador de calor de bloque soldado si busca un sistema resistente para fluidos turbios. Si busca una limpieza fácil y más opciones, un intercambiador de calor de placas es mejor.

Rendimiento y eficiencia en intercambiadores de calor

Comparación del rendimiento térmico

Quiere que su intercambiador de calor distribuya el calor rápidamente y ahorre energía. Tanto los intercambiadores de calor de bloque soldado como los de placas tienen una buena distribución del calor. Los diseños de bloque soldado utilizan flujo a contracorriente puro. Esto significa que los fluidos caliente y frío circulan en direcciones opuestas. Esto ayuda a que los fluidos se acerquen mucho en temperatura, a veces con una diferencia de tan solo 1 °C (2 °F). Los intercambiadores de calor de placas también tienen una buena distribución del calor. Funcionan mejor con fluidos suaves o cuando se necesitan cambios de configuración.

A continuación se muestra una tabla que muestra cómo funciona cada tipo de diferentes maneras:

Nota: Si desea una fuerte transferencia de calor y temperaturas cercanas,intercambiadores de calor de bloque soldadoson una buena elección

Capacidades de presión y temperatura

Necesita saber cuánta presión y calor tendrá su sistema. Los intercambiadores de calor de bloque soldado pueden manejar fluidos fuertes y condiciones difíciles. Pueden usarse donde la presión o la temperatura fluctúan mucho. Los intercambiadores de calor de placas funcionan bien para presiones y temperaturas bajas o medias. Son adecuados para muchos trabajos, pero su durabilidad puede ser menor en entornos difíciles.

A continuación se muestra una tabla que compara las calificaciones más altas para cada tipo:

Los intercambiadores de calor de bloque soldado no utilizan juntas. No tiene que preocuparse por fugas debido a cambios de presión o temperatura. Puede confiar en ellos para fluidos fuertes o cuando la seguridad es fundamental.

Necesidades de mantenimiento y limpieza

Quiere que su intercambiador de calor funcione correctamente sin tener que repararlo constantemente. Los intercambiadores de calor de bloque soldado requieren poco mantenimiento. No tiene que cambiar juntas ni preocuparse por fugas. Puede limpiarlos con herramientas y revisarlos fácilmente. Los intercambiadores de calor de placas permiten abrirlos y extraer las placas. Puede limpiar cada placa y buscar daños.

Consejo: Si desea menos fugas y menos reparaciones, los intercambiadores de calor de bloque soldado son más seguros.

Debe elegir su intercambiador de calor según sus necesidades. Si busca una transferencia de calor potente, alta eficiencia y un mantenimiento mínimo, los intercambiadores de calor de bloque soldado son la mejor opción para trabajos pesados. Los intercambiadores de calor de placas son ideales para una limpieza fácil y un uso flexible.

Adecuación de la aplicación para los tipos de intercambiadores de calor

Mejores usos para intercambiadores de calor de bloque soldado

Elige unointercambiador de calor de bloque soldadoPara trabajos pesados. Funciona bien con fluidos fuertes y alta presión. Se utiliza donde no hay fugas. Los intercambiadores de calor de bloque soldado se encuentran en plantas químicas y refinerías de petróleo. También se utilizan en centrales eléctricas. Las fábricas de alimentos y bebidas los utilizan para pasteurización y refrigeración. Estos intercambiadores de calor mantienen los fluidos separados y seguros. Funcionan bien incluso en entornos difíciles. Obtiene buenos resultados y reduce las fugas.

Mejores usos para los intercambiadores de calor de placas

Un intercambiador de calor de placas es fácil de limpiar y cambiar. Puede utilizarse para diversas tareas de transferencia de calor. Funciona mejor con fluidos suaves. Puede abrirse para limpiar el interior. Los intercambiadores de calor de placas se utilizan en fábricas de alimentos y sistemas de climatización (HVAC). También se utilizan en plantas lácteas. Ayudan a controlar la temperatura y a prevenir la contaminación. Puede cambiar la configuración si es necesario. A continuación, se muestra una tabla que muestra por qué los intercambiadores de calor de placas son adecuados para los sistemas de climatización (HVAC):

Consejo: Los intercambiadores de calor de placas son buenos porque se limpian y cambian fácilmente.

Ejemplos de aplicaciones industriales

Se utilizan diferentes intercambiadores de calor en muchos lugares. Los intercambiadores de calor de bloque soldado facilitan la pasteurización y la refrigeración en las fábricas de alimentos. También optimizan el almacenamiento en frío y ahorran energía hasta en un 25 %. Los intercambiadores de calor de placas se utilizan principalmente en el procesamiento de alimentos. Se utilizan para la pasteurización de la leche y la elaboración de productos lácteos. Se pueden desmontar para su limpieza, lo que ayuda a mantener la limpieza. Los intercambiadores de calor de placas también se encuentran en los sistemas de climatización (HVAC). Ahorran espacio y optimizan el funcionamiento. Ambos tipos ayudan a distribuir el calor en muchas industrias.

Ventajas y desventajas de los intercambiadores de calor de placas y bloques soldados

Ventajas y desventajas del intercambiador de calor de bloque soldado

Puedes contar con unintercambiador de calor de bloque soldadoCuando se necesita resistencia y seguridad, este tipo de intercambiador de calor utiliza placas soldadas para crear canales resistentes. No necesita juntas, por lo que se reduce la preocupación por fugas. Se obtiene una alta transferencia de calor incluso con fluidos agresivos. Se pueden usar intercambiadores de calor de bloque soldado en lugares donde los intercambiadores de calor de carcasa y tubo podrían fallar. Estas unidades manejan bien altas presiones y temperaturas. No es necesario limpiarlas con frecuencia ni reemplazar las juntas.

Aquí están los principales pros y contras:

Consejo: Elija intercambiadores de calor de bloque soldado para trabajos difíciles donde las fugas no son una opción.

Ventajas y desventajas de los intercambiadores de calor de placas

Los intercambiadores de calor de placas ofrecen numerosas ventajas. Estas unidades ofrecen una alta transferencia de calor en un espacio reducido. Se abren y limpian fácilmente. El número de placas se puede ajustar según las necesidades. Los intercambiadores de calor de placas son más económicos inicialmente que los de bloque soldado o los de carcasa y tubos. Ahorra dinero si se trata de un proyecto con presupuestos ajustados. Además, se obtiene una alta eficiencia energética y menores costes de mantenimiento.

Sin embargo, es necesario estar atento a algunos problemas. Las placas pueden ensuciarse, lo que significa que es necesario limpiarlas con frecuencia. La corrosión puede causar fugas, por lo que es fundamental elegir los materiales adecuados. Los sellos y las juntas son importantes. Si fallan, pueden producirse fugas y reducir la eficiencia. Las revisiones periódicas y el uso de buenos materiales ayudan a prevenir estos problemas. Los intercambiadores de calor de placas con juntas requieren mayor cuidado que los intercambiadores de calor de placas soldadas o de placas soldadas.

A continuación se muestra una lista rápida de desafíos de mantenimiento comunes:

• Abordaje

• Corrosión

• Fallas en sellos y juntas

• Problemas operativos

Puedes reducir estos problemas:

1. Limpiar los platos con frecuencia.

2. Comprobación de sellos y juntas.

3. Hacer funcionar la unidad de forma correcta.

Nota: Los intercambiadores de calor de placas funcionan bien para muchos trabajos, pero es necesario realizarles una limpieza y unos controles constantes.

Puede utilizar intercambiadores de calor de placas en aplicaciones alimentarias, de climatización (HVAC) y en sustitución de intercambiadores de calor tubulares. Ofrece flexibilidad y un servicio sencillo, pero requiere un mantenimiento adecuado.

Debe elegir un intercambiador de calor que se adapte a su trabajo. Las unidades de bloque soldado son ideales para fluidos de alta presión y de alta densidad. También funcionan bien en entornos difíciles. Los modelos de placas son adecuados para fluidos suaves. Son fáciles de limpiar. La siguiente tabla muestra por qué las unidades de bloque soldado son ideales para trabajos pesados:

A continuación se ofrecen algunos consejos para elegir un intercambiador de calor:

• Comprueba lo que necesita tu sistema.

• Asegúrese de que el fluido coincida con el material correcto.

• Piense en el espacio, cómo cuidarlo y la seguridad.

Preguntas frecuentes

¿Cuál es la principal diferencia entre los intercambiadores de calor de placas y de bloques soldados?

Bloque soldadoLas unidades tienen placas soldadas y no tienen juntas. Los intercambiadores de calor de placas tienen juntas entre cada placa. Los bloques soldados son ideales para trabajos pesados. Los modelos de placas son fáciles de limpiar.

¿Cómo elijo el intercambiador de calor adecuado para mi sistema?

Debes considerar el tipo de fluido. Comprueba la presión y la temperatura que necesitas. Elige un modelo de placa si deseas una limpieza fácil. Elige un bloque soldado si necesitas resistencia para fluidos difíciles.

¿Puedo limpiar fácilmente un intercambiador de calor de bloque soldado?

Se limpia con herramientas especiales. No se puede abrir como un modelo de placa. La limpieza lleva más tiempo, pero no se cambian las juntas.

¿Son seguros los intercambiadores de calor de placas para fluidos agresivos?

Los intercambiadores de calor de placas funcionan mejor con fluidos suaves. Los fluidos agresivos pueden dañar las juntas y provocar fugas. Los diseños de bloque soldado son más adecuados para productos químicos fuertes.

¿Qué industrias utilizan estos intercambiadores de calor?
